联想F31笔记本电脑进水不触发
来源:本站整理  作者:佚名  2011-09-13 19:57:45



  拆机目测该板读卡器附近进液腐蚀严重,放人烤箱烘干主板一段时间。然后用洗板水清理腐蚀,但是读卡器里面的腐蚀无法清理干净就直接拆了下来。测各个电感对地阻值都无异常,接入19V适配器电压待机电流为0.02A,实测3.3VPCU和5VPCU已经正常产生,按下开关不却不能触发。

  根据故障初步分析:首先待机电压已经正常,如果不触发要着重考虑KBC和南桥的待机工作条件。继而测试KBC能否发出PWRBTN#信号到南桥来判断KBC的工作正常与否,进一步缩小故障范围。

  测试按下开关时有NBSWON#高一低一高的变化到KBC,KBC也能发出DNBSWON#产生3.3V→0→3.3V的变化到南桥。此时电流由0.02A上升到0.04A不再继续变化。根据如下图所示的时序图分析,在接入适配器电压后就有3.3VPCU和5VPCU产生,KBC会抬高NBSWON#脚电压。按下开关后KBC发出DNBSWON#信号到南桥,南桥发出SUSB#和SUSC#打开开机状态的电压。




  根据电流和时序图判断KBC工作是正常的,此时电流达到0.04A。按照时序图分析,发出DNBSWON#信号后,下一个信号是S5_ON,负责打开S5状态的电压,在该主板上S5状态电压主要是为南桥供电。测KBC第(94)脚(S5_ON)在按下开关后正常提高到3.3V,然而南桥PWRBTN#脚电压却为0.05V,南桥PWRBTN#端与该二极管相连。

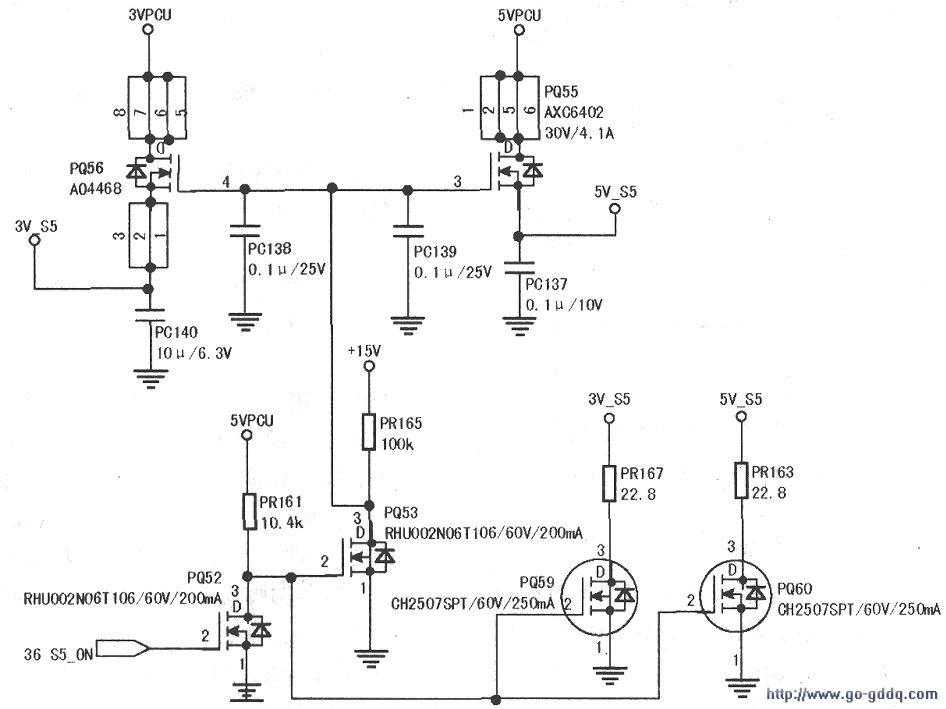

  怀疑S5状态电压肯定有异常,导致触发后南桥供电不正常所以PWRBTN#脚的电压过低。找到S5状态电压产生电路,如下图所示。


  当S5_ON为高电平状态(3.3V)时PQ52第③脚被拉低,故PQ53截止,PQ59和PQ60的G极都为低电平处于截止状态。+15V经过PR165作为驱动电压导通PQ56和PQ55输出3V_S5和5V-S5。实测该板有3V_S5而无5v-s5,所以南桥待机因缺少S5-5V供电导致工作异常。测PQ53第③脚无+15V电压第①和②脚都为0V,PQ53处于截止状态,此时需要考虑的是+15V的产生或线路有无异常?

  由于PQ52和PQ53附近进水严重。怀疑PC138被腐蚀漏电。拆掉后按开关能触发,但电流达到0.45A时不再变化,用迅驰4假负载测CPURST电压为0.28V,PG电压为0V。CPU供电芯片的PG已经发出了,但是没有PLTRST#信号所以故障还是锁定在南桥。

  仔细观察电流变化发现按下开关的电流变化为0.01A→0.04A→0.45A,有时候会在0.04A停一段时间才上升到0.45A,有时候就干脆挡在0.04A不再变化。

  正常的触发过程O.OIA→0.04A→0.45A中间就算有延时但是很小,可能故障点还是在0.04A这段时间南桥的工作条件不正常。

  用万用表观察3V_S5和5V-S5,发现触发之后3V_S5很快就出来了。然而5v-s5却是O.5V→1.7V→2.9V这样缓慢的上升到5.OIV。所以+0.04A的时候要有一段时间延迟,是南桥要等待5V-REF到位,才发出SUSB#、SUSC#信号到KBC。

  实测PQ53,第③脚电压1.7V,显然不正常,追前级PR165,15V经过lOOkΩ电阻到PQ53。实测PR165-端电压15V,另一端却1.7V。断电测PR165阻值,万用表读数3.9mΩ,将PR165更换为lOOkΩ电阻之后,5v-s5瞬间到位。CPU复位也正常发出,POST正常进行。

  拆除读卡器芯片、读卡器接口,拆除PC139更换PR165后故障排除。

  维修小结:该案例中S5状态的电压产生电路在广达牌的很多主板上都能看到,主要是用一个小信号控制一大批电压,在电路中的+15V和+10V这些驱动电压也是非常重要的存在。

  如下图所示,MAINON是KBC发来的3.3V的高电平信号,其作用是打开开机后的电压。在MAINNON为ov的时候PQ44的第③脚电压为15V,将+5v、+3V、+2.5V、+1.8V、+1,2V、+VCC-GFX-PCLE拉低,同时MAIND也为低,+3V和+5V不能输出。当MAINON为3.3V时,PQ44导通,将+15V拉低,让后面的PQ43、PQ42、PQ41、PQ40、PQ48、PQ46处于截止状态,同时PQ45也处于截止状态,有+15V去驱动PQ70和PQ71输出+3V和+5v。
