美的MC-SY1913电磁炉屡损IGBT管
来源:本站整理  作者:佚名  2011-09-15 05:23:27



  经查,保险管FUSEl(12A)、整流全桥DBl(15A)、IGBT管(H25R1202)均已损坏。将上述损坏件全部换新后,取下加热线盘上电待查,测得主回路的滤波电容C2(5μF/275V)两端电压为+305V,低压稳压电路的调整管Q5(D667)发射极对地电压为+18V,低压稳压电路的IC4(LM7805)输出端对地电压+5V,均正常。

  测浪涌保护电路的比较器ICIB⑥脚(反相输入端)、⑦脚(同相输入端)及①脚(输出端)对地电压分别为+2.2V、+2.5V及+4.8V;高压保护电路的比较器ICIC⑧脚(反相输入端)、⑨脚(同相输入端)及(14)脚(输出端)对地电压分别为+1.4V、+4.4V及+1.4V;同步振荡电路的比较器IC1A④脚(反相输入端)、⑤脚(同相输入端)及②脚(输出端)对地电压分别为+3.8V、+4V、+5V,均正常;前置放大电路的比较器1CID⑩脚(反相输入端)、(11)脚(同相输入端)及(13)脚(输出端)对地电压分别为+4.8V、+0.5v及+0.2V,上述所测电压均正常。

  这也说明该机在待机状态时是正常的。

  为防止再损坏IGBT管,用一只40W/220V的灯泡串联在主电路板上的市电输入电路中,装上线盘,上电放锅试机,灯泡长亮不熄,这表明故障仍然存在!

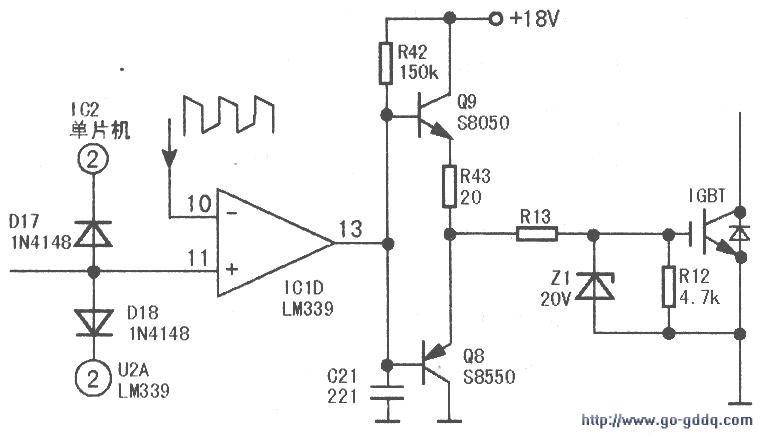

  从上述检查判断:故障可能在LC振荡电路(LC充放电交变关断时间不同步)、同步振荡电路(频率过高)或使能关机保护电路中。继续查找,将万能表置于Rx100挡检测上述各电路,最后发现在使能关机保护电路中的开关二极管D17(1N4148)已漏电损坏,如图所示,换新后整机恢复正常。

  在待机状态时,单片机IC2②脚输出低电平,则ICID⑩脚电压高于(11)脚电压,(13)脚输出低电平,驱动放大电路及LC振荡电路停止工作,此时虽然D17漏电,但对IGBT管来说不构成“威胁”。

  放锅后,检锅时单片机IC2②脚输出是高电平,由于D17漏电,使ICID(11)脚电压高于⑩脚电压,致使ICID翻转,(13)脚输出高电平,则IGBT管持续导通,从而损坏。

  【提示】若开关二极管D17开路,会出现加热功率不足,或能加热但有报警提示故障。
