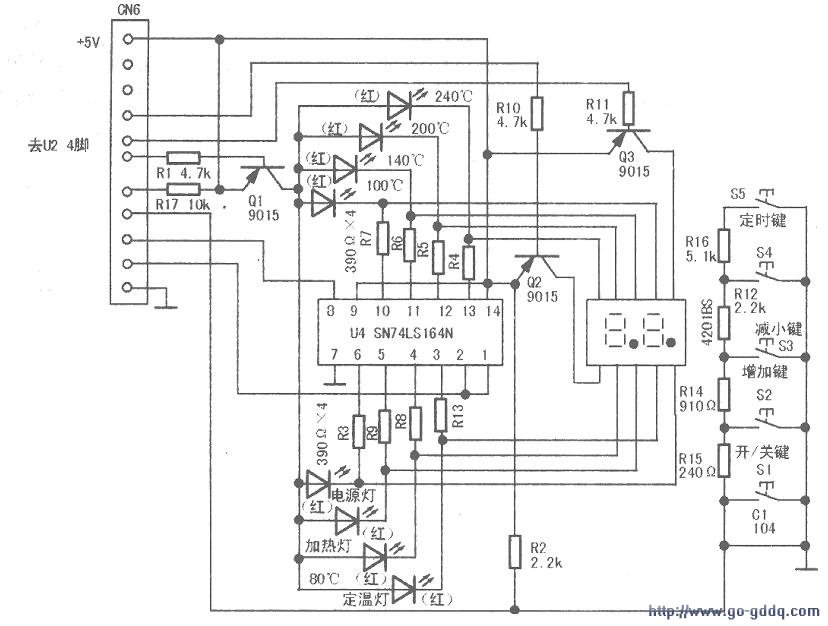

故障发生在十位显示驱动电路,相关电路如图所示。数码管十位显示驱动电路由U2④脚输出脉冲信号,说明U2工作正常,怀疑Rll、Q3损坏,测量Q3基极电压为0V,正常电压为0.3V左右。断电检查Rll、Q3,发现Rll-引脚焊接松动,造成Q3无工作电源引起该故障。刮净引脚重新焊牢后,故障排除。
