汇成HC-16型电磁炉加热途中风扇突然停转,蜂鸣器报警自动关机
来源:本站整理  作者:佚名  2011-09-15 15:53:59

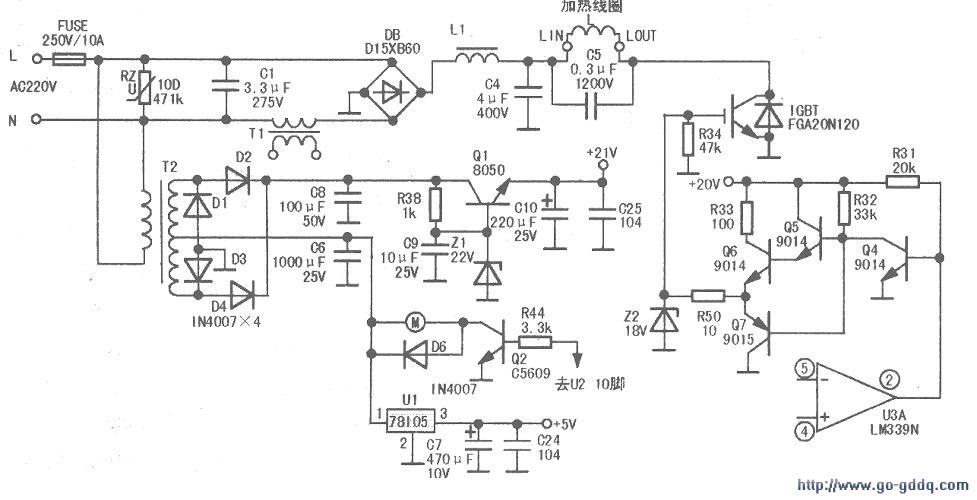

  故障现象多是风扇驱动电路相关元件损坏,风扇不转导致保护电路起控所致,相关电路见图。风扇驱动电路取自+18V供电,电磁炉开机时,微处理器U2(S3F9454XZZ-DKB4)的⑩脚输出高电平,Q2导通,风扇电机M得电运转,把门控管发出的热量排出机外。停机后,U2⑩脚继续输出高电平延时lrrun后自动降为ov,Q2截止,M失电停转。检修时先拔出风扇插接端子CN3,外接12V直流电源,M正常转动,排除风扇电机烧坏可能性,由此判断故障出在驱动电路,测量Q2基极电压为Ov,正常为0.8V,估计R44变值或断路。焊下测量R44断路,造成Q2不能导通引起所述故障。换后故障排除。
