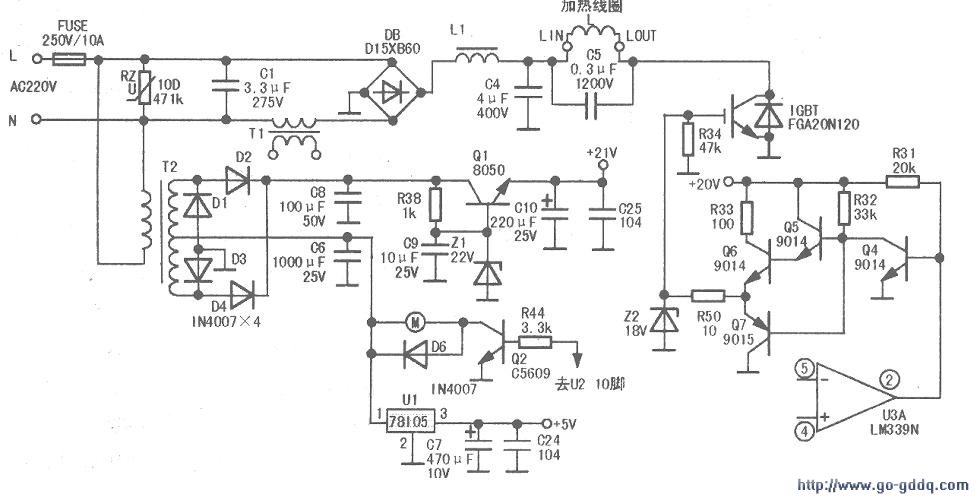

该电磁炉存在严重短路过流故障,重点怀疑加热感应回路及门控管脉冲信号驱动电路,如图所示。拆开面盖,检查保险管FUSE烧断。断开加热线圈L接线端子LIN-端,在路测量门控管IGBT整流桥DB均击穿短路,其余各元器件都正常。据此判断门控管脉冲信号驱动电路存在短路故障,分别检查Q4—Q7、R31~R33、R50及22等元件,发现驱动管Q6的c-e结及电阻R50击穿短路,导致IGBT管G极处于高电压,因其导通时产生强大电流被击穿,同时殃及整流桥DB、保险管FUSE。更换上述损坏元件后试机,故障排除。
