美的MC-PSD18B型电磁炉,加热屡损IGBT功率管
来源:本站整理  作者:佚名  2011-10-11 07:49:43

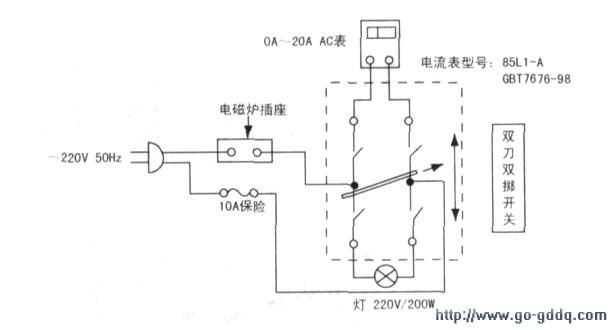

  测有关元件均是好的。后来用我自己制作的一个简易测试器进行测量,当开关扳到电流表一端时,开机,发现电流表指针在不停地摆动。测试接线见图。

  此测试器的开关往下扳时200W灯泡与电磁炉串联接入电路,如果灯长亮,说明电磁炉内部有短路处;如果灯亮一下就灭,说明电磁炉工作正常;如果灯不亮,说明电磁炉没有振荡工作(以上均为放上锅测试的)。

  将开关往上扳,OA~20A电流表与电磁炉串联接入电路,这时如果电流在5A—9.5A左右,说明电磁炉在正常工作范围内;如果电流超过l0A,说明电磁炉工作不正常,待查。因W÷V=A.所以1800W÷220V=8.2A。挡位减小,电流也减小,相反则增大。有了此测试器,就能很方便地将电磁炉调整到额定电流上。

  电流表指针不停地摆动,需要搞清楚电流不稳定是高压板引起,还是低压板引起的。

  用好的高压板更换后电流表指针还是摆动,说明故障不在高压板上;更换低压板后表针不摆动,说明故障在低压板上。经查,这块低压板上有关元件均正常。更换了驱动块TA8316S及电阻R24、R25和10MHz晶振也不行。测量低压板18V、16V、12V、10V、5V电压均正常,后来用放大镜细查,发现IC4A(LM393N)(8)脚虚焊,Cl0有一只脚开路。

  将IC4A(8)脚焊好,更换电容Cl0(47μ,F/50V)后,试机一切正常。

  IC4A( LM393N)(8)脚虚焊后,10V电压时有时无,而IC4A(1)脚输入是接到电脑块(20)脚的,所以电流表指针摆动不停,输入功率也不稳定,易损IGBT管、全桥等元件。
