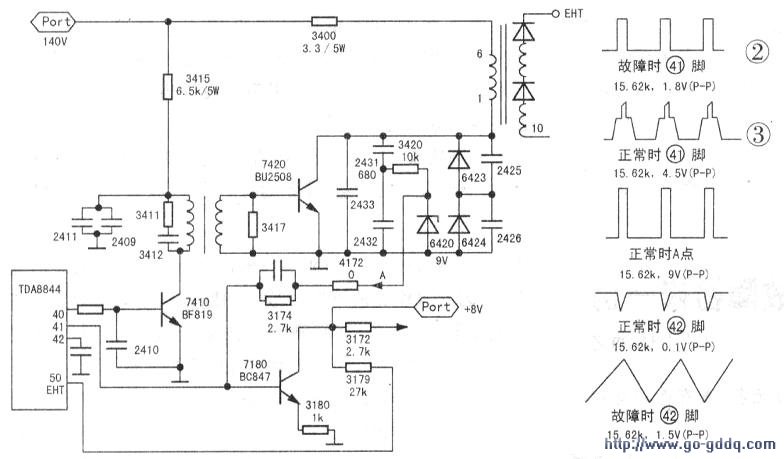

该机芯采用TDA8844小信号处理电路。经查，自动恢复正常工作的前几秒时间内声音很大并伴有刺耳的杂音，第一次开机能工作一小时以上，三无故障时间持续约十分钟，随着开机时间的增长，能正常工作的时间缩短到约二十分钟，而三无故障持续时间相对固定。故障时无飞利浦机芯特有的“打嗝”等异常声音；电源指示灯为绿常亮。其行局部工作电路见下图。

　　故障时行电路不工作。经仔细检查和补焊，排除了脱焊的可能。在故障期间测电源电路输出的各路电压均正常．TDA8844无行推动信号输出；行推动管7410集电极0.4V，基极0.7V，说明已饱和。测TDA8844与保护有关的引脚电压和正常工作时相同，说明保护电路未启动。

　　TDA8844有关引脚测试情况如下：

　　故障状态下测(41)脚的电压时，表笔一碰触到该脚电视就恢复正常工作。为了测试方便，用导线将(41)引出，将表笔固定在引出的导线上。故障时，手摸一下导线的金属裸露处，电视也能恢复正常工作。故障时测得(41)脚为.3.20V（正常应为0.58V）、(42)脚为1.10V(正常应为3.20v)。

　　检修过程中在(42)脚和地之间并接lOnF电容，故障依旧。

　　最后把检修重点放在(41)脚的电压升高上。故障时，测图1中A点电压高于(41)脚的3.20V，而且缓慢下降。当下降到3.25V时，行电路重新正常工作，同时该点电压突变为1.12V。耐心等到下一次故障出现时，测得A点电压是从7.2V开始缓慢下降的。

　　对电路仔细分析，认为最大可能是电容2431( 680pF)在温度升高时漏电。果断更换该电容，经长时间观察，故障再没出现。

　　后记：电容2431在温度升高时直流特性变差，在电路里相当于一个大阻值的电阻，该电阻和电路里的其他电阻组成串联电路对140V主电源分压，从而导致TDA8844(41)脚电压升高，使得其内部锁相环电路工作异常，(40)脚无行推动信号输出。在行电路不工作后，电容2431本身的温度逐渐降低，经过约十分钟，该电容恢复其正常特性，行电路又进入正常工作状态。

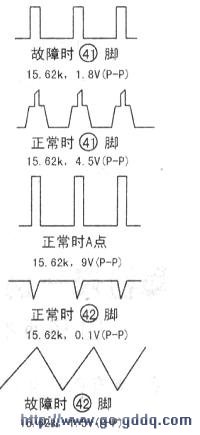

　　故障时测得(41)脚波形如右图所示，正常时应为右图，故障时的波形表明IC内部色解码电路、场同步电路没有工作，故没有形成沙堡脉冲。(41)脚电压异常本身就要导致行自我保护。

　　检修完后做了以下试验：自A点断开输入到(41)脚的行脉冲信号，行电路能工作，只是图像的右半部分显示到了左边并且方向颠倒，同时行场幅度都变大。因为此路信号还具有行相位自动控制作用，它送入(42)脚内部与行振荡信号比较产生误差信号经(42)脚外接滤波元件产生控制信号控制(40)脚输出行脉冲相位，实现行中心自动控制，故(41)脚电压异常，会导致(42)脚电压也不正常。
