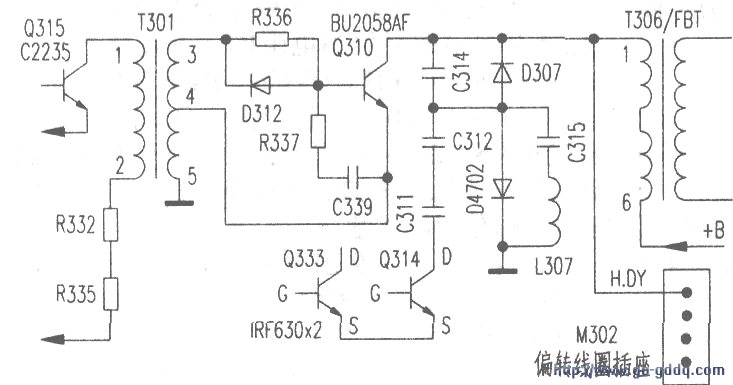

观察此彩显的LED指示灯闪亮，说明开关电源电路基本正常；黑屏无显示，则说明故障出在行输出级电路上：而故障点多发生在行（输出）管、逆程电容和S校正电容等元器件上。打开机盖仔细检查，发现行管Q310/BU2508AF已击穿（呈短路性损坏）：二极管D312/1N5817的反向漏电电阻只有1MΩ（正常值应为无穷大），亦损坏无疑！逆程电容C314/1500V．392J不良（减容、降至349J）。用同规格拆机良件更换后，复测0310行管各极对地电阻值正常。实物测绘图见附图，相关数据测量值见表l、表2、表3。通电试机，恢复显示。
小结：CRT式彩显行管损坏了，要用同型号。规格的管子更换，不能换用彩电行管。这是因为：(1)工作频率不同，彩显行频远高于彩电行频；(2)彩显行管要求其脉冲上升时间tr不大于0.5μS，脉冲下降时间tf不大干0.3μs，存储时间ts不大干1.5μs。例如：用于彩显的2SD1887管tf是0.3μs，而用于彩电的2SD1427管tf是lμS。如果将彩电行管2SD1427用在彩显上，正是这个tf脉冲下降时间太长，截止损耗太大，必然在一两分钟内，因剧烈发热而烧毁！
表1
| 编号 | 型号 | 名称 | 结型 | BVcho/V | ICm/A | PCM |
| Q310 | BU2508AF | 大功率三极管（行输出管） | NPN | 1500 | 8 | 45 |
| Q315 | C2235 | 三极管（行激励管） | NPN | 120 | 0.8 | 0.9 |
表2
| 编号 | 型号 | 名称 | D极-s檄间极限电压( V) | D极极限电流(A) | D极耗散功率(W) |
| Q333 Q314 | IRF630 | 绝缘栅场效应管 | 200 | 9 | 75 |
注:c-栅极．D-漏极．s-源极
表3
| 引脚焊盘 | 引脚焊盘对地电阻值(Ω) | 备注 |
| B极 | ≈0 | 正常 |
| E极 | ≈0 | 正常 |
| C极 | 红表笔接C极、黑表笔接地≈7k | 正常 |
| 黑表笔接C极、红表笔接地≈1M | 正常 |
