此机刚开机能正常收看，但随后图像会逐渐左移，形成中间竖直黑条，左右各半幅图像的情形，各功能遥控正常，但无屏显字符。

　　初步分析为行不同步、且为热稳定性不良．怀疑TDA9332扫描驱动，信号处理电路及其外围相关元件存在故障。试在故障时采用降温法和无故障时用加热法进行检查，没有发现故障元件。对TDA9332集成电路相关引脚补焊也无效果，查相关引脚电压无异常，示波器测量有相关波形。　　

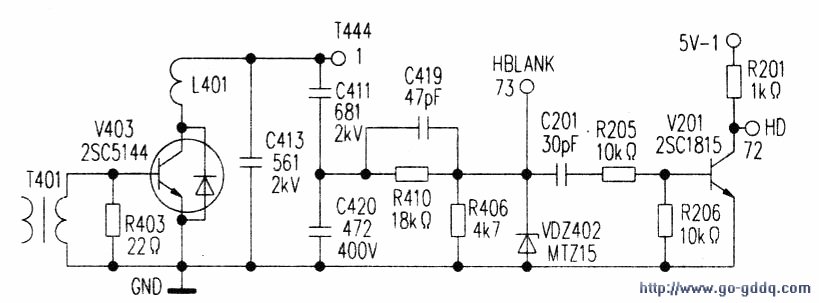

　　故而直接用示波器探查字符显示定位用的行逆程脉冲信号，在XS501B排插的第(72)引脚无HD信号，第(73)引脚有信号，但只有0.4Vpp。如图所示，当用lOOp电容并在C201上时，屏显字符正常，但行仍不同步。判断为行逆程脉冲幅度变小，重点检查行逆程脉冲分压电容，发现C411有裂纹，更换后一切正常。

　　检修后记：

　　1．如果刚开始重视用户叙述，且按照无字符显示故障去查，会节省不少时间。

　　2．测量TDA9332集成电路第(13)脚行逆程脉冲信号时，如果考虑此引脚外接的7.5V稳压二极管．即可判别信号虽有．但幅度太小，亦可缩短检修时间，直接查到故障元件。
