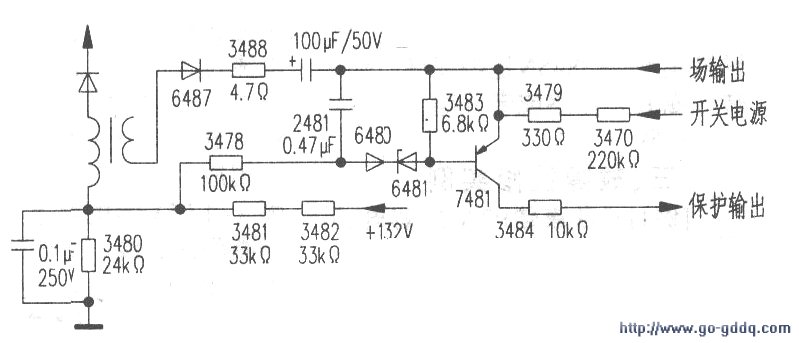

从故障现象看，应该是自动亮度限制(ABL)，或自动对比度限制(ACL)电路出现了故障．引起了保护电路误保护而黑屏。因本机无电路原理图，笔者参照实际电路，绘制了保护电路部分电路（如附图）。图中保护电路信号输出控制，由三极管7481完成。在电视AV状态时，测量三极管发射极和基极电压均为11V，测量集电极电压为ov．保护输出端无高电平输出。当由于某种原因，使保护电路的输入部分电压波动，引起基极电位低于发射极电位，使三极管脱离截止区，开始导通．当集电极输出电平达到一定幅值时，保护控制电路工作，实现保护性停机。

　　在暗画面突转亮画面时，显像管束电流突增，引起行输出变压器高压绕组电流增大，低压端引脚(10)脚电位降低。经电阻3478．电容2481缓冲，到二极管6480、稳压管6481，使基极电位降低。当这个变化信号达到一定幅值时，三极管导通，引起瞬间停机保护而黑屏。

　　查开关电源132V输出端滤波电容正常，行输出(10)脚所接各路有关元件经查均正常。随后扩大检查范围，将所有保护电路有关的元件通通地检查一遍，结果没有查出问题，检修方向陷入迷茫之中。

　　后来．冷静下来一想，会不会是需要保护的电路有关元件，经长时间使用性能劣化引起的。如果照此思路检修，扩大检查范围，在无电路图的情况下，采用逐个替换的检修方法，无疑会增加许多工作量。考虑到黑屏现象已形成时间很长，并没有造成明显的元件损坏，决定采用降低保护电路灵敏度，来解决黑屏问题。

　　解决的方法很简单，在保护信号输出的三极管基极与发射极之间，原来并联有3483电阻．阻值为6.8kΩ，如果在这个电阻上再并联一只电阻，加大对输入信号的分流作用，使输入部分在动态信号很强时，才能使三极管导通，启动保护功能。

　　并联一只6.8kΩ电阻后试机，在出现动态画面时，没有出现黑屏现象，将电视机对比度调到最大，在遇到由暗突变到很亮的画面时，偶尔也会出现瞬间的黑屏，说明保护电路还起作用，只不过比以前反应迟钝了。将亮度和对比度重新设定在中间位置，经长时间开机观察，画面切换时再没有出现黑屏现象。至此，故障排除。
