美的MC-SH216电磁炉,插上电源线,蜂鸣器蜂鸣一声后数码管显示8888
来源:本站整理  作者:佚名  2011-12-20 20:53:09



  美的MC-SH216电磁炉,插上电源线,蜂鸣器蜂鸣一声后数码管显示8888,随后消失,而板指示灯熄灭,手动不能开机。

  二次手动开机无反应,整机不能进入工作状态。通常造成此类现象的原因有微型开关失效、CPU(F9234T)工作条件不足或CPU本身损坏,故此整机处于瘫痪状态。

  在电磁炉系统控制电路中,CPU作用有四:一是芯片得电后在复位电路作用下完成系统的初始化,使其内部的存储器、寄存器等电路进行清零,同时通过外接晶体振荡器产生生时钟信号。二是通过人机对话,接收操作电路送来的指令,输出开关机、功能选择、定时、预约、功率调整等控制信号,方便操作。三是接收锅具检测信号,只有CPU接收到正常的锅具检测信号后,方可输出PWM信号,进入加热状态。四是接收来自保护电路的检测信号,当相应功能脚得到异常信号后通过内部关联电路使PWM信号停止输出,并显示相应的故障代码,蜂鸣器报警,提醒用户电磁炉进入保护状态。

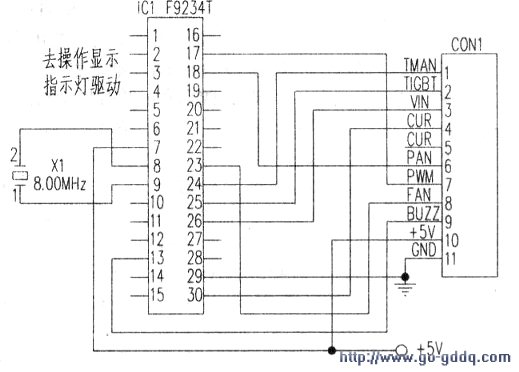

  按从简到繁原则,首先判断开,关机微型按键的通断情况,经查正常。再次检查+18V和+5v低压电源,二者均正常。CPU的型号为F9234T.采用30脚表面贴装,相关电路如附图所示。接下来查CPU的工作条件,+5v电压经插座CON1送到CPU的⑦脚,本芯片采用内部复位,于是测(8)、(9)脚电压为1.2V。找一个8MHz晶振更换后测得(8)、(9)脚电压均为1.82V.手动开机,蜂鸣器发声,电源指示灯亮,显示屏显示200.随后报警无锅。放置锅具后再次开机工作,一切正常。
