此机开机后亮度正常，但无图无声，从高频头输入端注入干扰信号，屏上也无杂波干扰出现，自动搜索收不到台。

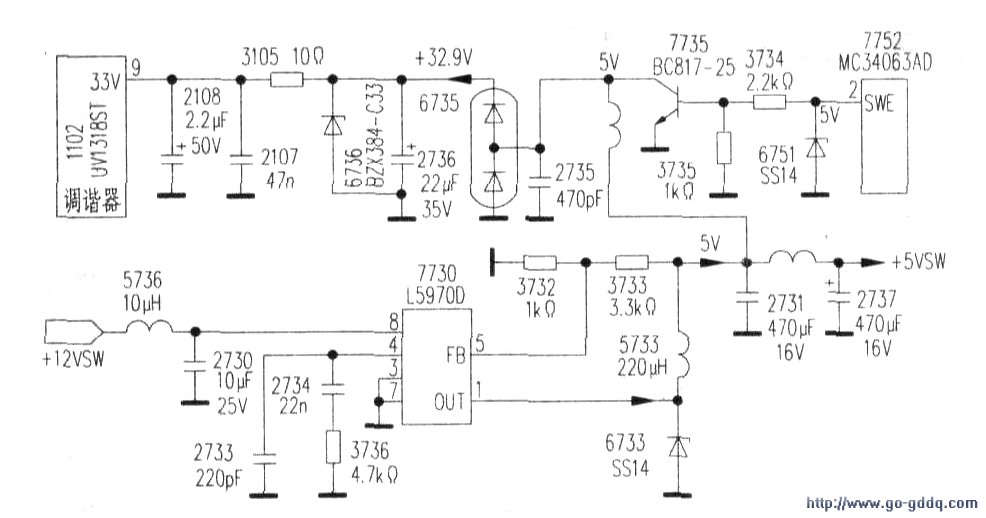

　　为大致判断故障所在，拆机维修前通电试机，用其它机外信号试机图像声音均正常，这说明声像通道电路均正常。该彩电前级输入采用的是飞利浦第三代超级芯片TDA15021H，所有信号均首先进入TDA15021H(7217)视频，复合视频信号处理器处理变换后，输往后级各相关电路。从只是TV状态无图无声现象初步判断，故障大致应在7217(TDA15021A)以前的三只声表面滤波器(1104、1105、1106)和高频调谐器及其相关电路中。为判断故障并便于分析，先测高频头1102(UV1318ST/AIH-MK3)各相关脚位电压，检测发现(9)脚无30V调谐电压，看来这大概是故障原因所在，顺电路向供电方向查去．该机的+33V调谐电压来自+12VUNREG．该电压经SJ03和U02插件的(8)脚输至7730(L5970D)的(8)脚vCC．然后从(1)脚输出+5vSW电压，该电压作为+5vsw电压供给相关电路工作，同时又经线圈5735(I-mo)供给由7735(BC817-25)、6735(BAV99)等组成的升压稳压电路后，上升为+32.9V，作为高频头的调谐电压。见下图。

　　根据以上+33V供电电路，先测7730(8)脚+12VSW电压正常；接着测(1)脚输出端+5vsw输出也正常。进一步检测7735集电极电压也有+5v供电，但测2736(22μF/35V)正端对地电压为零伏。于是怀疑6735(BAV99)可能击穿开路，焊下该元件测三个引脚间的正反向电阻均为无穷大．看来6735损坏无疑。但是，好好的6735怎么就击穿开路了呢？于是不忙更换损坏的6735而继续过细查6735负端至高频头1102（6)脚供电电路各相关电容2736(22μF/35V)、2108(2.2μF/50V)\2107(47n)和稳压二极管6736（BZX384-C33），当拆下2736后发现两引脚间有漏液堆积物，测其容量已接近击穿短路，清理漏液堆积并找一只22μF/sOV电容更换后，着手更换已损坏的6735．由于手头无现成的BAV99更换，在市场上也购不到同类元件，一时陷入困境。后经过细思考分析，认为可采取两种方法代换：一是直接用两只整流二极管串接代换（如下图）。其二是如果代换失败，可按国产机所采用的倍压整流法将低电压提升至33V。由于调谐所需电流不是很大，估计也是可行的。于是先直接用两只lN4148接成如下图中所示的形式，并对应接入电路后获得成功。修复后实测调谐器各脚电压参数如附表。
