创维C5180型数字机顶盒机后无图像
来源:本站整理  作者:佚名  2011-12-31 09:29:59

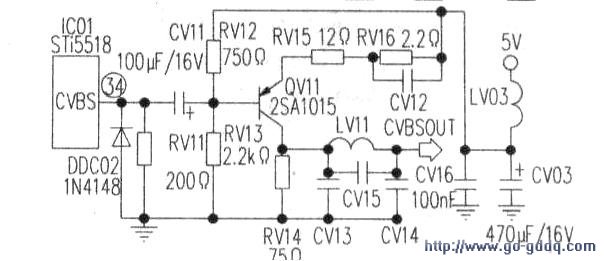

  从伴音和显示均正常初步判断,高频和单片解码器STi5518损坏和无良的可能性较小。本着先简后繁、先易届难的检测原则.重点先检测1.5V、3.3V各供电脚电压均正常。由于是无图像故障,重点测ICOl(ST15518)(34)脚视频输出端电压,基本符合要求,但荧光屏出现闪动现象,正常情况下,开机测(34)脚电雎时,屏幕应有不同程度干扰线条闪现,以此判断故障处在后级输出电路中(见下图)。于是检查ICOI(34)脚外围电路元件。当准备检测视频放大管Qvll(2SA1015)时发现电阻RV12(750kΩ)发白,焊下一端重测已呈现开路,用贴片电阻更换后试机,图像显示正常。分析认为.RV12时Qvll的上偏置电阻.RV12开路后使Qvll基极失去工作电压而截止,从而导致视频信号中断而无图像。
