创维C5800型数字机顶盒彩色图像正常,但无伴音
来源:本站整理  作者:佚名  2011-12-31 09:30:07



  根据图像正常只是无伴音故障分析,机顶盒高频调谐电路、视频编解码主芯片应无多大问题。初步分析故障部分大致在伴音功放电路ICA02A(4558)。立体声音频数模转换电路ICA01(WM875ED)电路和主芯片IC01(STi5518)与音频相关的电路中。

  根据电路组成形式,经IC201内部MPEG-2解码得到的串行数字音频信号经STi5518(52)脚输出;同时音频位时钟信号BCK从(51)脚输出;音频系统主时钟信号SCK从(55)脚输出;音频左右时钟信号LRC从(56)脚输出。以上信号分别送至立体声音频数模转换电路ICA01(WM8725ED)的(1)一(3)脚和(12)脚,经ICA01转换成左(L)、右(R)声道的模拟音频信号后,分别从其(6)、(9)脚输出,送至双声道前置放大电路ICA02.放大后送到音频输出端子。

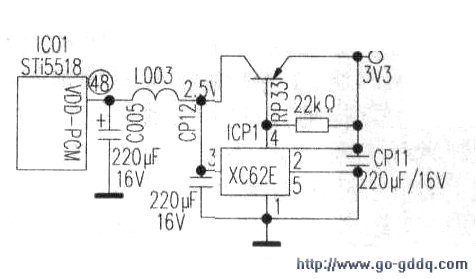

  根据以上信号流程.先测量ICA02(8)脚位电压约为l1.5V正常。试从(2)、(6)脚注人人体信号,扬声器中有噪声信号输出,表明4558放大正常。进一步向前测ICOI(WM8725)脚位电压和对地电阻值也符合要求值,说明IC01转换也无异常。向前查至主芯片ST15518.检查(51)、(52)、(55)、(56)脚外围电路和元件也未见异常。为进一步准确判断,唯一未检测到的是STis188(48)脚的供电电压(见附图).经检测该供电脚电压为ov.看来故障的原因大致在此。

  该(48)脚供电端为IC01内部MPEG-2解码电路供电脚,供电电压为2.5V。顺线路方向查,该z5v由3.3E经QP01、ICPI组成的稳压电路后获得.于是测(2)脚输入端3V3E电压正常;测(3)脚输出端无电压,显然ICPI(XC62E)五端稳压器已损坏,用新品更换后试机,伴音恢复正常。维修过程表明,由于ICPI(XC62E)损坏,QPO1(A925)基极失去触发信号而截止.从而2.5V供电中断,IC01内部解码电路因失去供电而停止丁作,导致无音频相关信号输出。
