创维C5800型机顶盒开机后屏幕显示花屏,面板显示不停地闪烁
来源:本站整理  作者:佚名  2011-12-31 09:30:05



  由于花屏故障通常涉及面较宽,一时无法确认大体故障范围,但就花屏故障本身而言大多在插件或主芯片相关电路中。为给进一步分析判断提供思路,索性先从主芯片进入正常工作的三要素人手,即:一测电源供电:

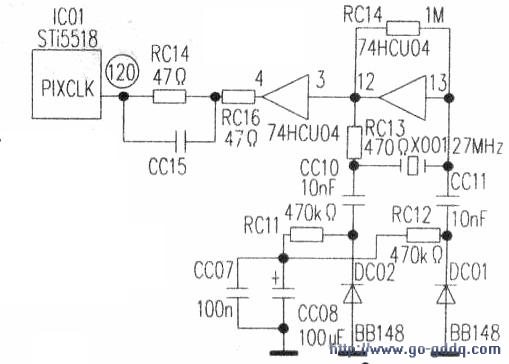

  二查复位电路;三查时钟晶振电路,测相关供电脚电压均正常且稳定;查1COl(STi5518)(124)脚外的恢复电路,发现COOI(lOOμF/16V)稍有漏电,估计与故障有关,更换一新品电容后试机,无效果。看来故障另有原出。测IC01(110)脚主时钟输入端电压为2.2V左右,但由于无经验和无参考资料可比较,心中无数,于是索性找来27MHz晶振代换XOOl后试机,故障竟然然被排除。重测(120)脚电压约为3.1V.看来是晶振漏电所致(见下图)。
