这种故障出现，只是降低发射机功率，不影响继续播音。播音结束后对发射机进行检修：开低压，观察机器运行状态，天线驻波比零位表头指示到3。开高压，升功率，表头指示缓慢下降，功率升到50kW时表头指示到1.2．伴随升功率过程，天线驻波比超限保护电路连续动作，随之功率下降至lOkW以下。

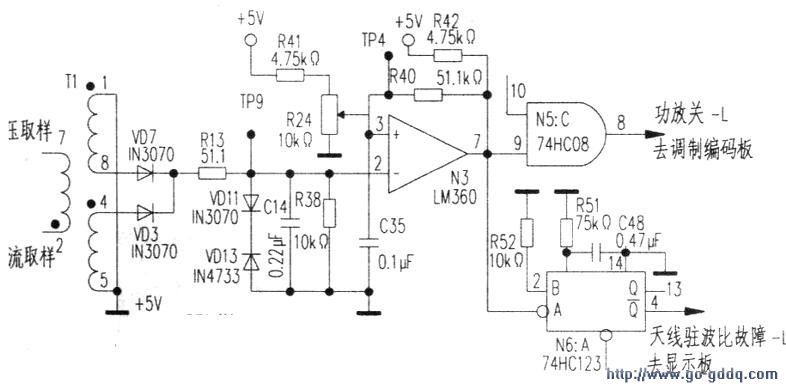

　　天线驻波比检测器工作时对射频电流和射频电压分别取样，在对取样信号进行村相位调整和幅度调整后，送到变压器Tl的初级线圈。若电流取样信号和电压取样信号同相、同等幅值，则没有射频电流流过变压器，一旦有驻波产生，就会有一个或两个取样值相位、幅值的变化。变压器Tl初级线圈中就有电流流过，其次级线圈中就有随其变化的电流通过，全波整流器在输出端产生一个直流电压．通过逻辑保护电路使发射机产生动作，如下图所示。

　　天线驻波比关断保护电路用了一个比较器N3LM360．同相输入端(3)脚接的是可调“参考电压”，它来自天线驻波比故障保护门限调整电位器R24。反相输入端(2)脚接人的是来自驻波比检测器的直流信号，天线驻波比正常时，反相输入端(2)脚的电压低于“参考电压”，比较器(7)脚输出的是“高电平”。若有驻波比升高出现．N3(2)脚的输入电压超过(3)脚的“参考电压”值，比较器输出则是“低电平”．N3(7)脚的保护信号一路送到N5：C(9)脚．N5:C(8)脚输出“低电平”，直接送到调制编码器，立即使所有功放模块关断；另一路送到单稳态触发器N6:A的(1)脚，其下沿降触发单稳态电路，(4)脚输出“低电平”，用于显示板上驻波比故障保护逻辑电路，并通过功率控制逻辑电路降低输出功率，一直降到N3(2)脚电压低于(3)脚门限电压为止。

　　检修：先检查天馈线及调谐网络．未发现异常。开高压，升功率，察看入射功率和反射功率值均在正常范围之内。通常，如果有较高反射波存在必然会引起反射功率升高，而现在反射功率值正常，说明天馈系统完好，实际上并无较高驻波产生。况且机器在只开低压时根本没有射频功率输出，不可能有驻波存在。所以，在这种情况下机器显示有驻波产生只能是检测电路本身有故障，应对“输出监测”板电路进行检查。

　　开低压，测量输出监测板TP4测试点，有1.6V直流电压(正常为0.8v)．测TP9点，有1.7V直流电压（正常为ov）．再查N3周围电路未发现异常。

　　开高压，升功率50kW．TP4点电压降至o.8v．天线驻波零位表头指示到1.2．保护电路连续动作，机器降功率运行。可见比较器N3已损坏，更换N3后试机，机器工作正常，天线驻波零位表头指示在0.5。

　　N3内部损坏后各脚电压值均不正常，引起(2)、(3)、(7)脚电压变化，保护电路产生误动作。

　　TP4点的电压是比较器N3的门限电压，调整电位器R24可以改变天线驻波比超限保护门限，该点电压对于50kW发射机来说工作频率不同时值也不同。

　　集成块N3工作电流、电压都很小，通常并不容易损坏，不过在维修机器时不容易损坏的元器件也要考虑到，包括对于新的元件也不能忽视。
