发射机自动关闭，是因为直流稳压板上B+电源工作不正常，B+电源是由低压+8V电源经过直流稳压后得到的+5v电压，专门为调制编码板供电。由于负载较重，极易产生故障。

　　检修开始，合上低压开关，对直流稳压器进行检测。为了在不开高压情况下也能进行检修，必须把直流稳压板上P1点的U形插件由“正常”位置调换到“调试”位置，迫使直流稳压电路工作。

　　对B+稳压电路进行测量，结果+8V供电正常、B+输出也正常。再往后测量，编码板上的+5v电压也正常．看来稳压电路并没有问题，故障肯定出在B+电源保护电路。稳压电源故障保护电路，由故障保护输出门N9(4078)和相应的电源故障检测电路组成。

　　在50kW发射机上共有两块调制编码板，即A36和A37。B+电源以及检测保护电路也同样有两套，两套检测电路的信号汇集到同一个故障输出门N9。N9的(2)一(5)、(9)一(12)脚在机器正常工作时均为低电平输入，查找故障时，检测N9输入端各脚的电平是关键。通过对N9各输入端进行测量，发现N9的(9)脚出现高电平，可见故障是由(9)脚电平异常引起。该脚的输入信号是由A37编码板送来。

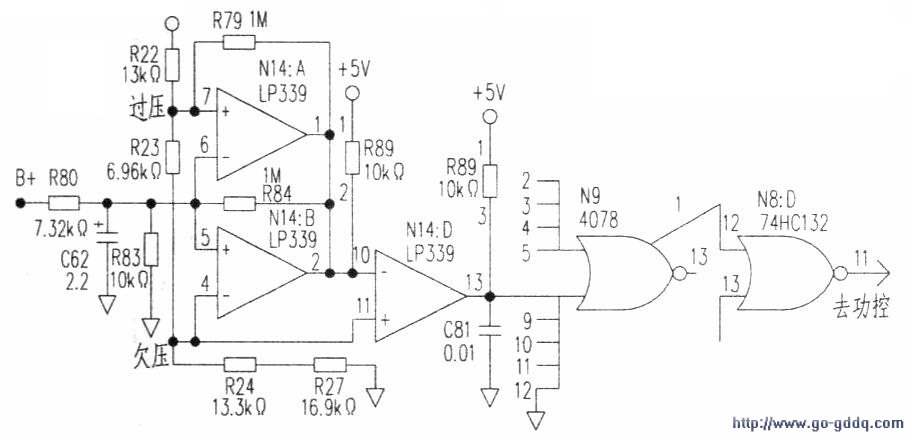

　　A37编码板上，B+的故障监视电路，是一个由N14:A、N14:D等组成双限电压比较器。如下图所示：

　　N14:A为上限电压比较器．用于监视B+过电压。N14:B为下限电压比较器，用于监视B+欠压。N14:A的(7)脚是同相输入端．N14:B的(4)脚是反相输入端，分别是过压和欠压比较器的基准门限电压。电路在正常情况下．B+信号电压值高于欠压基准值而低于过压基准值，比较器输出高电平。N14:D单限电压比较器(13)脚输出低电平，N的(1)脚输出低电平，N8:D的(11)脚输出高电平，保护电路不动作．机器正常工作。当稳压电源出故障时．B+信号电压高于过压门限或者低于欠压门限，双限电压比较器输出低电平．N14:D则输出商电平．N9的(1)脚输出高电平．N8:D输出低电平，这个低电平被送到功率控制电路，产生一个关机指令使发射机关闭，同时锁定显示板上B+故障红灯。

　　检修：因为N9的(9)脚电平异常．沿信号流程进行检测，N14:D(10)脚为低电平，向前测B+电压信号输入点，无信号电压输入．在B+电源正常的情况下“监测电路”无信号输入，说明问题出在稳压器B+信号输出与监测电路信号输入的接通环节。

　　检测稳压板上B+信号输出端，结果插头与线路印制板连接不通，检查发现插头与印制板上的焊点有轻微裂纹引起断路．B+信号无法加到双限比较器输入端，监测电路因测不到B+信号而做出故障判断，引起保护电路动作．关闭发射机。重新焊接插头，经试机工作正常。
