新型彩电行输出变压器初级短路时，反馈到超级单片的行逆程脉冲不正常，超级单片停止输出行激励脉冲，行输出级停止工作，黑屏，+B稳定。该机型为什么会出现关、开机不停的故障现象？原因是该机在小信号处理电路采用了具有“禁止”和“复位”功能的5.IV、+8v稳压器TDA8133。
　　

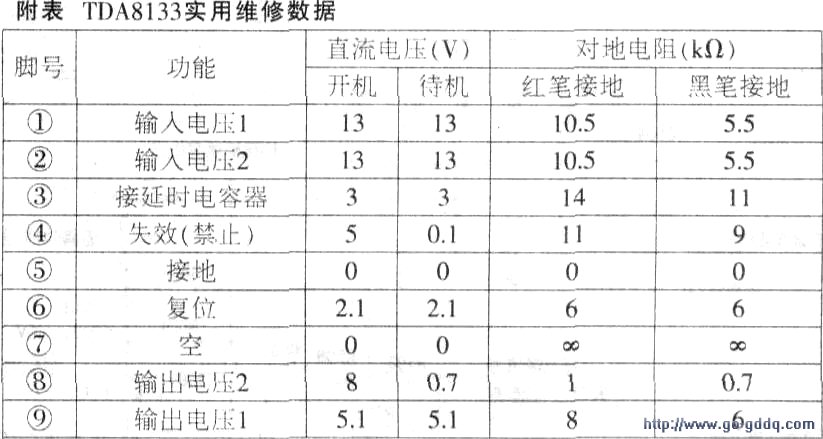

　　康佳“K”型机小信号处理电路供电线路见附图。TDA8133实用维修数据见附表。

　　
　　1．TDA81331作过程
　　
　　由附图可见，开关电源VD905、C926整流滤波输出的+14V直流电压经R950(0.68Ω)限流保护后，从TDA8133的(1)、(2)脚并联输入，经内部稳压电路处理后从其第(8)脚输出+8V直流电压、从其第(9)脚输出+5.1V直流电压。
　　
　　+8V电源为TDA9383TV处理器供电．+5.1V电源为TDA9383的微处理器，存储器IIC总线控制等电路供电。+5.1V电源还经V958和VD959调整稳压后输出+3.3V直流电源，为TDA9383的CPU数字电路等供电。
　　
　　2．TDA81331作特点
　　
　　(l)当TDA8133的(8)、(9)脚负载过重或负载元件击穿短路引起过流过热时．TDA8133的内部电路将切断(8)、(9)脚的直流电压输出，
　　
　　(2)TDA8133(4)脚为开关机控制和输出电压检测脚。
　　
　　“待机”时TDA9383/80的(1)脚输出高电平，V201导通。TDA8133(4)脚电压低于o.8v时，其内部电路将切断TDA8133(8)脚的+8V输出，从而切断了行、场扫描信号电路电源，使场扫描电路停振，同时维持+5.1V输出使整机处于“待机”状态。如果TDA8133(9)脚+5.1V供电线路负载异常，使+5.1V电压下降，也会使TDA8133内部自动切断+8V输出，使整机处于三无状态。
　　
　　(3)TDA8133(6)脚为复位脉冲输出。
　　
　　当TDA8133建立正常的+5.1V、+8V稳压输出时，TDA8133(6)脚将输出一个负极性的复位脉冲，通过V959集电极给TDA9383/80CPU(60)脚输入—个高电位的复位脉冲．CPU电路进入正常工作状态。
　　
　　在检修之初，根据TDA8133工作特点．检查+8V、+5.1V、+3.3V负载电路正常．TDA9383/80(1)脚不停地发出开、关机指令．+8V在有、无之间变化，怀疑TDA8133有问题，因无配件替换试验，改用维修电源检修，才发现故障根源。事后分析得知，造成该机故障的间接原因是TDA8133(1)、(2)脚输入电源不正常。开机瞬间TDA8133(1)、(2)脚14V电源正常→TDA8133工作正常一TDA9383/80输出脉冲，行输出电路工作，高压刚一建立，还未达到正常值时因行输出变压器初级短路，工作电流过大，致使+B下降到50v左右。随之14V电源下降到Sv左右→TDA8133停止工作→无行脉冲输出，行输出级停止工作→+B恢复正常……往复循环不停。这是该型机的一个故障特点。
