康佳KPS＋L070C2-02彩电电源电路原理详解

来源：本站整理作者：佚名 2015-12-04 14:43:52

康佳LED液晶彩电采用的KPS ＋L070C2-02电源板，编号为34008244，版本号35018357、35016200，开关电源驱动电路采用FAN6755，输出＋24V和＋12Vsb电压，为主板和背光灯电路供电。应用于康佳LED32F1100PD、LED32M3500PD、LED32E350PD等液晶彩电中。

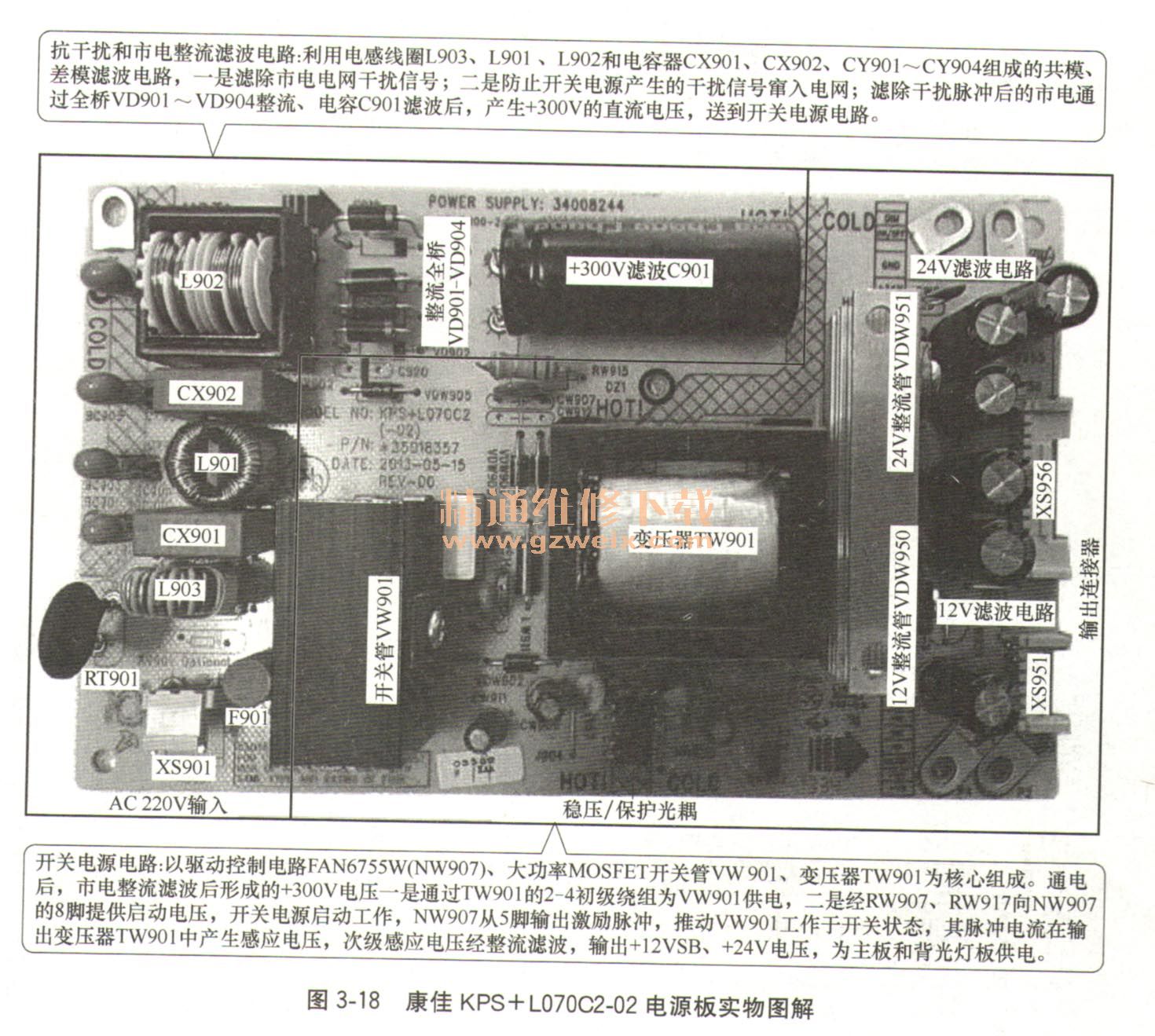

    康佳KPS＋L07OC2-02电源板实物图解如图3-18所示，电路组成方框图如图3-19所示。康佳KPS＋L070C2-02电源板的开关电源电路如图3-20所示，由抗干扰和市电整流滤波电路、开关电源主电路、稳压控制电路、开关机控制电路组成。

康佳KPS+L070C2-02电源板电路图

   （1）抗干扰和整流滤波电路
    康佳KPS＋L070C2-02电源板抗干扰和整流滤波电路如图3-20左上部所示。
    ①抗干扰电路抗干扰电路利用电感线圈L901～L903和电容器CX901、CX902、CY901～CY904组成的共模、差模滤波电路，一是滤除市电电网干扰信号；二是防止开关电源产生的干扰信号窜入电网。
    图中F901为保险丝，电源板发生短路故障时烧断，断电保护电源板；RV902为压敏电阻，市电电压过高时击穿，将保险丝F901烧断，断电保护；RT901为限流电阻，限制开机瞬间大滤波电容的充电电流。
    ②市电整流滤波电路滤除干扰脉冲的AC220V市电，通过全桥VD901～VD904、电容C901将交流市电整流滤波，产生＋300V的直流电压，送到开关电源电路。
     （2）开关电源电路
    康佳KPS ＋L070C2-02电源板电路以驱动控制电路FAN6755（NW907）、大功率MOSFET开关管VW901、变压器TW901、稳压电路误差放大器NW952（TL431）、光耦NW950（PC817B）为核心组成。没有PFC功率因数校正电路，市电电压整流后由大滤波电容器滤波后为电源电路供电，经电源电路变换后，输出＋24V、＋12Vsb电压，为主板和背光灯板供电。

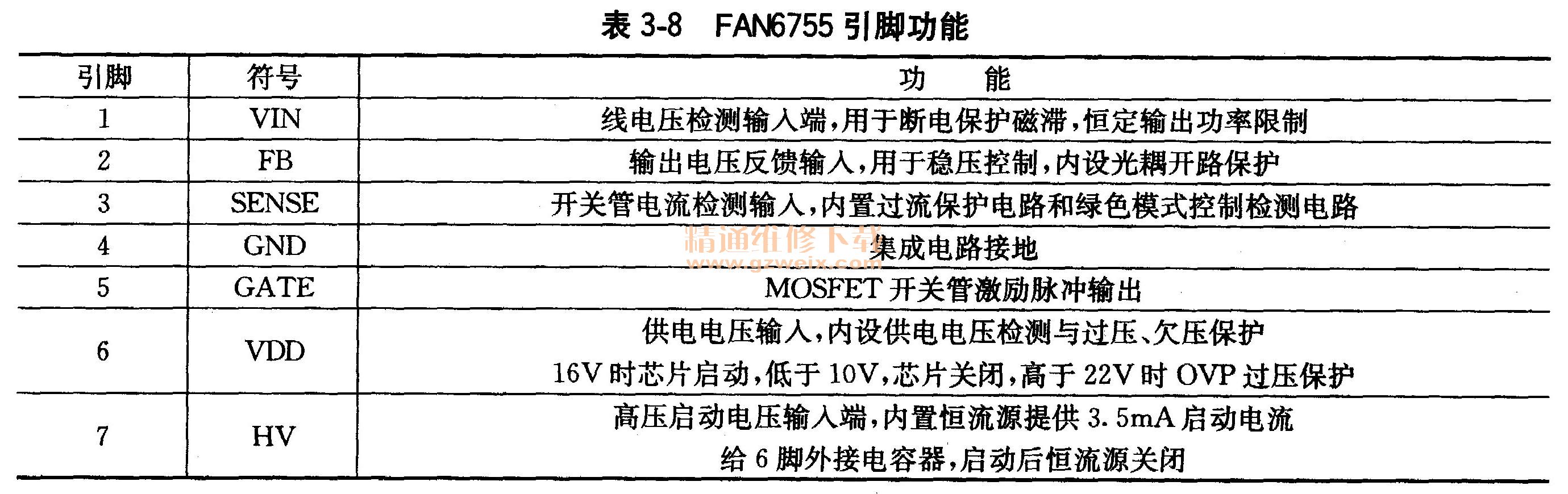

    10 FAN6755简介FAN6755是高集成绿色电源专用驱动控制电路，内部电路方框图如图3-21所示，内含软启动、时钟发生器、比较器、电压控制、激励放大电路等。固定工作频率65 kHz、5 ms软启动G极驱动，固定输出电压 18V，具有供电欠压保护、开路保护等功能，自适应绿色模式，减少损耗，最小工作频率23kHz。FAN6755引脚功能如表3-8所示。

    ②启动工作过程AC220V市电整流滤波后形成的＋300V电压一是通过TW901的2-4初级绕组为MOSFET开关管VW901供电；二是经RW907、RW917向NW907的8脚提供启动电压，通过内部恒流源向6脚外接电容器CW911充电，当6脚电压达到16V时，开关电源启动工作，NW907从5脚输出激励脉冲，推动VW901工作于开关状态，其脉冲电流在输出变压器TW901中产生感应电压，其中6-7绕组上产生的感应电压，经RW914限流、VDW902整流、CW909滤波后产生VCC直流电压，再经VW903、VDW903组成的稳压电路稳压后，经RW908产生VDD电压，送到NW907的6脚，取代NW907的8脚内HV启动电压为控制电路NW907供电，此时内部恒流源启动电路关闭。
