康佳KPS+L190C3-01彩电电源板原理详解
来源:本站整理  作者:佚名  2015-12-02 15:46:46

    康佳液晶彩电采用的KPS+Ll90C3-O1型电源板,编号为34007387,版本号35015317、集成电路采用FAN7530 +FSGM300 +FSFR1700 -F- LM324组合方案,输出+5.1VSB、24V、12V电压。应用于康佳LED421S988PD、LED55IS988PD、LED46MS92DC、LED42MS05DC、LED55IS95D等新型LED背光超薄液晶彩色电视机中。

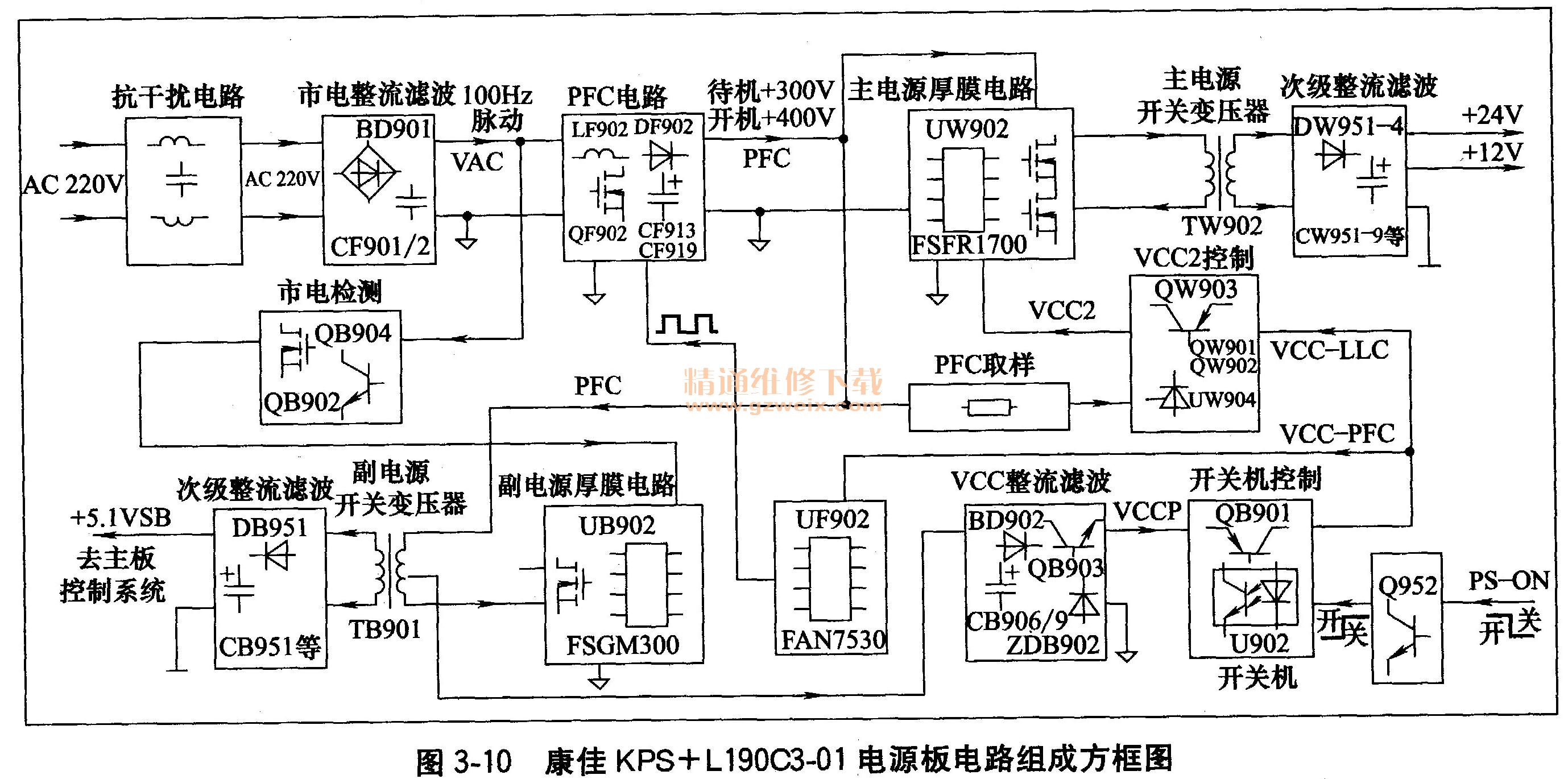

    康佳E PS+Ll90C3-01型电源板实物图解如图3-9所示,电源板电路组成方框图如图3-10所示。


康佳E PS+Ll90C3-01型电源板实物图
    该电源板由三部分组成:一是以集成电路FAN7530(UF902)为核心组成的PFC功率因数校正电路,将整流滤波后的市电校正后提升到400V为主、副开关电源供电;二是以集成电路FSGM300(UB902)为核心组成的副开关电源,产生+5.1VSB和VCCP电压,+5.1VSB为主板控制系统供电,VCCP经开关机电路控制后,为PFC驱动电路UF902和主电源驱动电路UW902供电;三是以集成电路FSFR1700(UW902)为核心组成的主开关电源,产生24V、12V电压,为主板和背光灯板供电。
(1)抗干扰和市电整流滤波电路

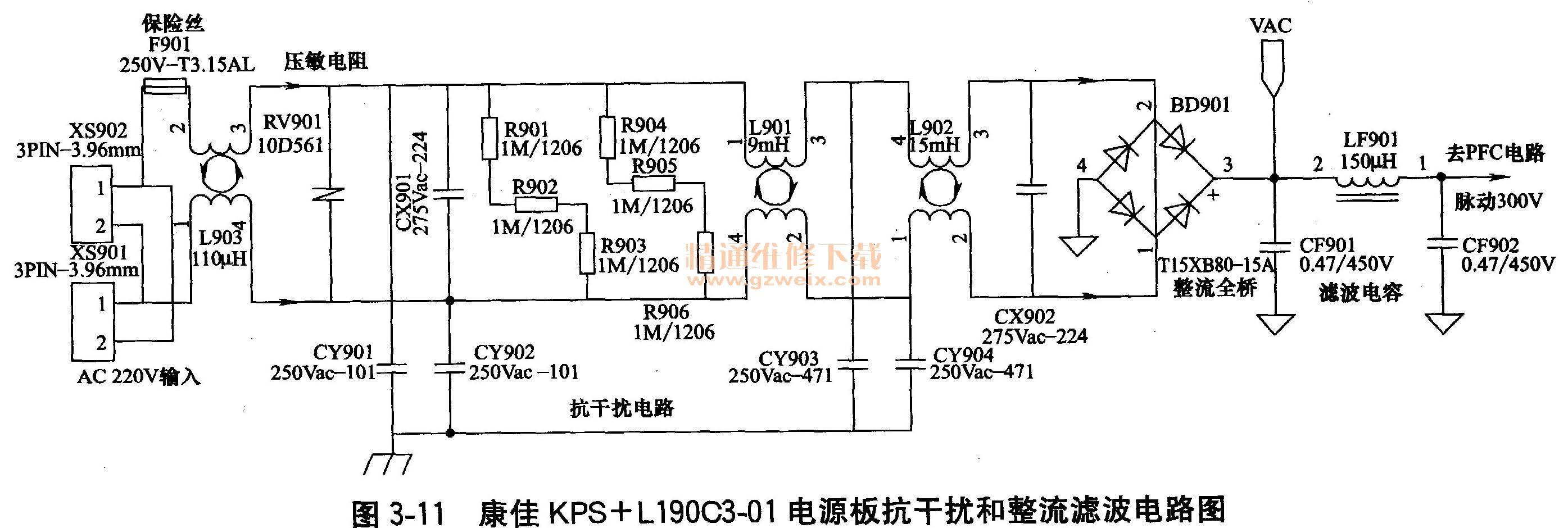

    康佳KPS+Ll90C3-01电源板的市电输入抗干扰和整流滤波电路如图3-11所示,滤除干扰脉冲后,将市电转换为100Hz脉动电压,送到PFC电路。
康佳KPS+Ll90C3-01电源板的市电输入抗干扰和整流滤波电路图
    ①抗干扰电路交流220V电压经过保险管F901,压敏电阻RV901过压保护,进入由电感线圈L901~L903和电容器CX901、CX902、CY901、CY904组成的共模、差模滤波电路,一是滤除市电电网干扰信号;二是防止开关电源产生的干扰信号窜入电网。
    ②全桥整流滤波滤除干扰脉冲后,AC220V市电通过全桥DB901、电容CF901、CF902将交流市电整流滤波,由于CF901、CF902容量较小,产生100Hz的VAC脉动电压,送到PFC电路。
     (2) PFC功率因数校正电路
    康佳KPS+Ll90C3-01型电源板中的有源功率因数校正电路如图3-12所示,由驱动电路FAN7530(UF902)和大功率MOSFET开关管QF902、储能电感LF902为核心组成并联型PFC功率因数校正电路。将220V交流电压整流滤波后的300V脉动电压提升为+400V直流电压,同时提高功率因数,抑制谐波电流,使整流桥后大的滤波电解电压将不再随着输入电压的变化而变化,而是一个恒定的值。为主电源、副电源供电。
康佳KPS+Ll90C3-01型电源板PFC电路图

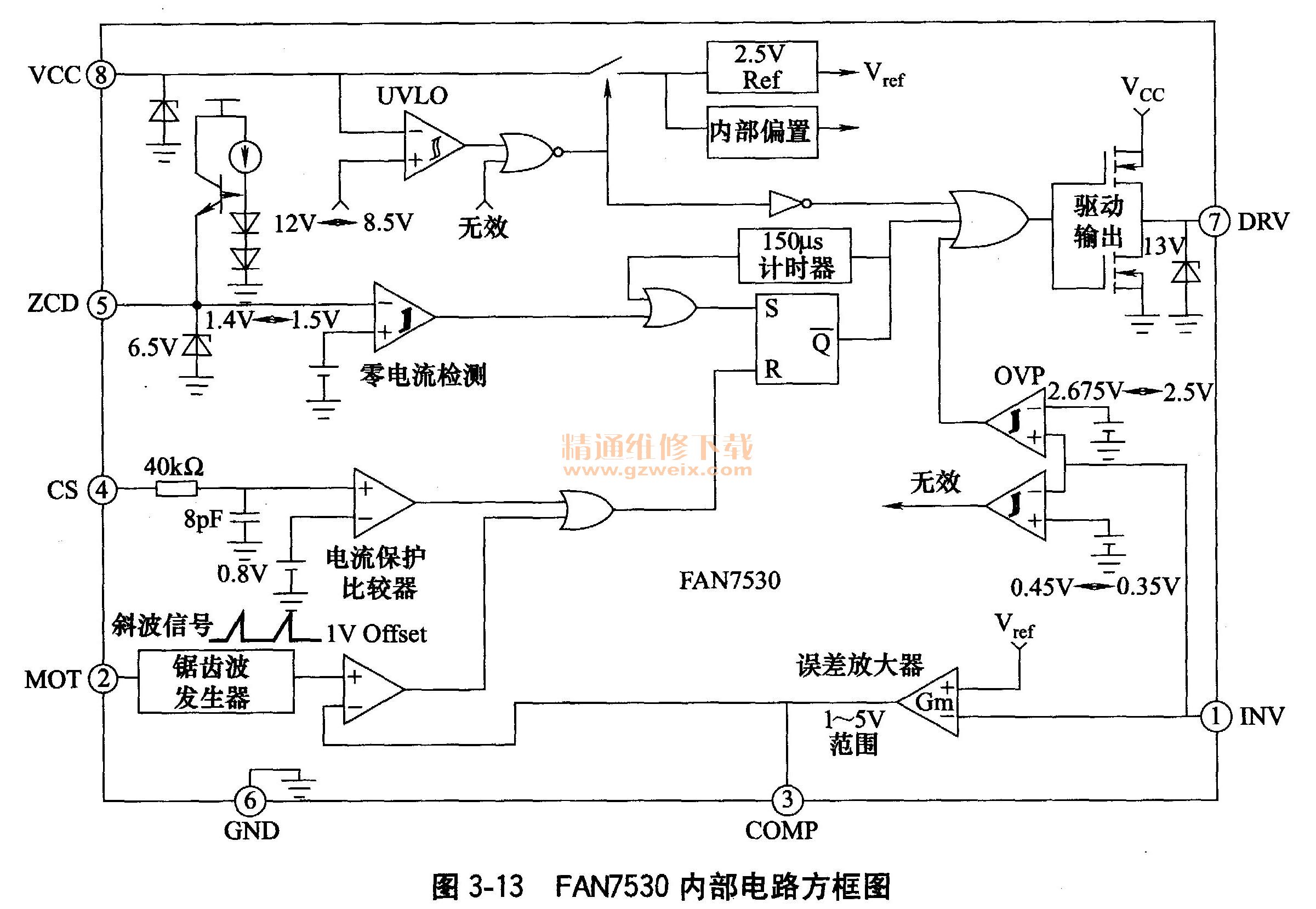

    ①FAN7530简介FAN7530是飞兆(Fairchildsemi)公司开发的PFC功率因数校正电路专用集成电路,其内部电路方框图如图3-13所示,内含锯齿波发射器、误差放大器、零电流检测电路、驱动输出电路等,芯片内部提供了多种保护功能,包括平均电流模式或电压模式控制、软启动、VCC滞后欠压闭锁、欠压、过压和过载保护,以及滞后热关机等。该芯片的工作频率是变化的,本电源设定的最低工作频率是27kHz。FAN7530的引脚功能和维修数据如表3-4所示。



    ②启动校正过程AC 220V市电经整流滤波后产生的100Hz脉动300V电压,经储能电感LF902送到PFC功率因数校正电路QF902的D极;二次开机后,待机控制电路送来的VCC-PFC电压,经RF91。加到UF902的8脚,为其提供工作电压,UF902启动工作,产生锯齿波脉冲电压,经内部电路处理后,从7脚输出激励脉冲,经DF903推动开关管QF902工作于开关状态。
    当QF902饱和导通时,市电电压由整流后的300V脉动电压经电感LF902、QF902的D-S极到地,形成回路;当QF902截止时,300V电压经电感LF902、DF902、CF913、CF919到地,对CF913、CF919充电,同时,流过LF902电流呈减小趋势,电感两端必然产生左负、右正的感应电压。这一感应电压与100Hz脉动300V电压的直流分量叠加,在滤波电容CF913、CF919正端形成+400V左右的PFC直流电压,不但提高了电源利用电网的效率,而且使得流过LF902的电流波形和输入电压的波形趋于一致,从而达到提高功率因数的目的。
    ③稳压过程PFC电路输出电压的变化经RF908、RF915、RF917、RF918与RF923、RF924分压后作为PFC输出取样电压从UF902的1脚输入;LF902的次级感应电压经RF9267送到UF902的2脚,作为误差信号;经RF926送到UF902的5脚,作为过零检测信号。上述取样和检测电压经内部比较放大后,进行对比与运算,确定输出端7脚的脉冲占空比,维持输出电压的稳定。在一定的输出功率下,当输出PFC电压降低,UF902的7脚输出的脉冲占空比变大,开关管QF902的导通时间延长,输出PFC电压升高到正常值;当输出PFC电压升高,UF902的7脚输出的脉冲占空比变小,开关管QF902的导通时间缩短,输出PFC电压降低到正常值。
    ④过压、欠压保护电路FAN7530的8脚VCC供电输入端,内部设有电压检测电路,当该脚电压过低或过高时,内部保护电路启动,切断IC内部供电,达到保护目的。
    FAN7530的1脚PFC输出电压取样输入端,内设误差放大器和采样点关断电路,该点正常电压在2.5V左右。当输入到1脚的取样电压低于。.45V或者高于2.675V时,PFC校正电路关断。
    ⑤过流保护电路FAN7530的4脚为电流检测输入端,通过RF925对MOSFET开关管QF902的S极电阻RF911两端电压进行检测。RF911两端的电压降反映了PFC电路电流的大小,当MOSFET开关管QF902电流过大,RF911两端的电压降随之增大,FAN7530的4脚电压超过0.8V、PFC就会停止输出。
