北京836彩电在收看中自动关机
来源:本站整理  作者:佚名  2012-02-08 14:36:50



  该机属东芝X-53P机芯,开关电源电路由分立元件组成,为自激并联输出型:

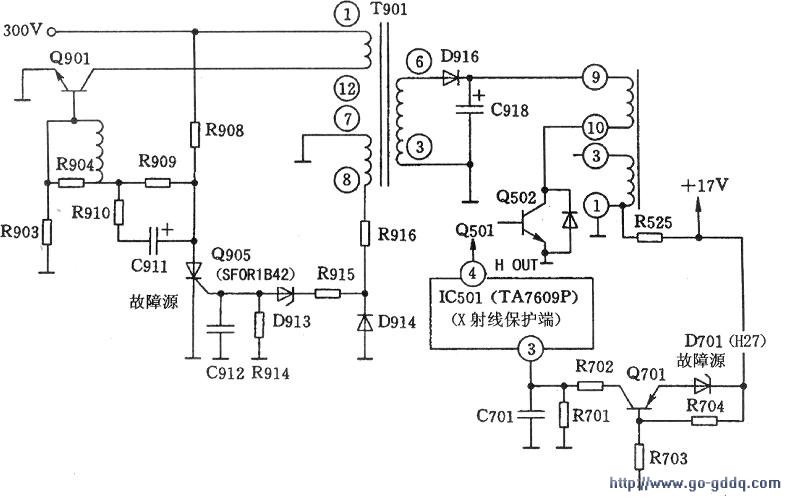

  设有两种类型保护电路:一种是由可控硅Q905、D913(稳压二极管)等元件组成的过压保护电路;另一种则是由TA7609P③脚(X射线保护端)和Q701、D701等构成WJ“X射线”保护电路(见下图)。

  当通过“假负载法”(60W灯泡当作假负载)试机时,未曾出现过自动关机现象,说明开关电源电路(含过压保护电路)基本正常:监测TA7609P③脚()(射线保护端)电压,发现有故障时升为1.Ov左右(正常值为0V),IC501(TA7609P)④脚(行激励输出端)电压变为Ov(正常时为0.5V),说明“x射线’,保护电路已动作;(3)为了判别故障是因阳极高压过高(过压保护)而引起,还是“X射线”保护电路本身故障而引起?笔者采用IC501③脚瞬间“短地法”试机,此时未出现自动关机现象。由此判断,故障出在“X射线”保护电路上。

  检查IC501(TA7609P)③脚外围元件(如:Q701、D701、R704、R703、R702、C701、R701等),发现当D701(H27)稳压二极管加温时有反向漏电。更换D701后,故障排除。

  故障原因分析:故障系因“X射线”保护电路检测稳压二极管D701热性能不良,使Q701导通→IC501⑧脚电压升高→TA7609P内部“X射线”保护电路动作→IC501④脚(HOUT)无行频脉冲输出一行输出电路停止工作所造成。
