根据故障首先，检查220V供电正常，打开后盖查看电源保险管F801没断，把主板立起按面板电源开关，测整流电路，有220V电压，电源开关正常。检查开关电源。
　　
　　长虹DPT-3机芯开关电源采用双电源供电：主电源以厚模块NQ821(STR-F6656)、开关变压器T801等元件组成；次极输出电压为：+145V、+22V、+14V-l、+14V-2、+12V-l、+8V、+5V-l。其中+145V为行工作电压；+22V为伴音功放工作电压；+14V-l为R、G、B基色信号处理工作电压；+14V-2为主、子画面切换工作电压；+12V-l为行、场扫描小信号处理、行激励等工作电压；+8V为DPTV组件工作电压；+5V-l为控制系统、会聚组件工作电压，如下图所示。
　　

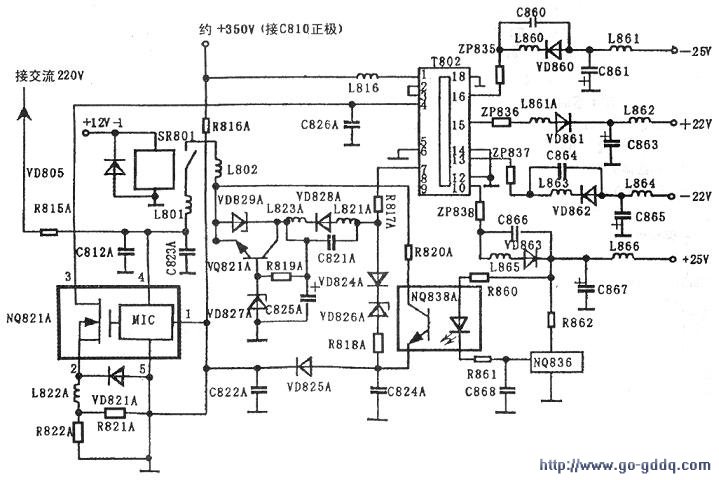

　　副电源以厚模块NQ821A(STR-F6656)、开关变压器T802等元件组成。次极输出±25V、±22V电压，分别供给伴音功放和会聚功放工作电压。副电源继电器SR801受控于主电源+12V-l，只有在主电源+12V-l正常后，SR801得电，继电器吸合，副电源才能工作，如中图所示。
　　
　　指示灯受控于CPU的控制系统，指示灯不亮证明控制系统没工作，引起背投“三无”故障。指示灯不亮应首先查主电源。
　　

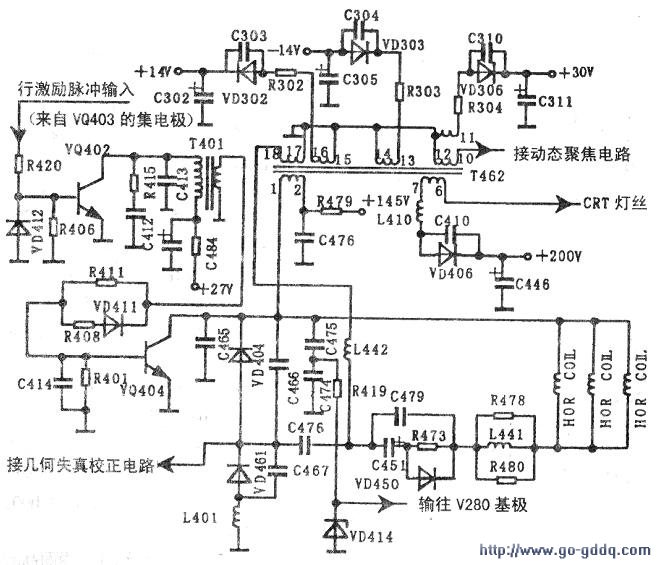

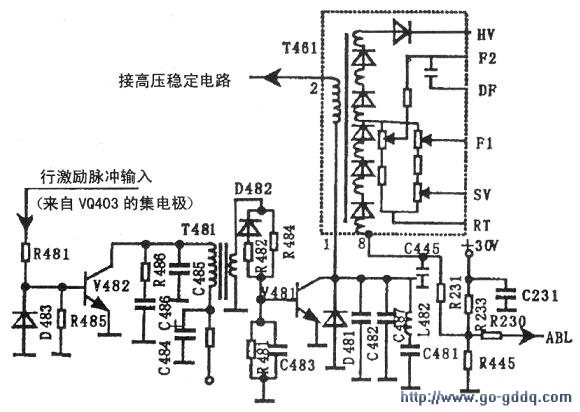

　　用万用表测主电源、次极各路输出电阻，发现当检查到+145V时，阻值明显偏低。挂接+145V行工作电压的有二路：一路是行扫描高压形成电路，由“行管’V481、行输出变压器T461等元件组成，如下图上所示：另一路是行扫描低压形成电路，由“行管’，VQ404、行输出变压器T462等元件组成，如下下图所示。焊下高压形成电路中的“行管”V481，测量各级间阻值正常，再测+145V对地电阻仍然偏小。恢复V481，焊下低压形成电路中的“行管”VQ404检测，已击穿短路，再测+145V对地电阻有明显回升。进一步分析查找引起“行管”损坏根源，查行低压形成行逆程电容C455、C456正常，阻尼二极管VD404、VD451正常，二极管VD411正常，行推动变压器T401各焊点光亮无假焊。换上新“行管”，通电试机，故障排除。。
