黑屏指屏幕上无图像或无正常光栅显示。黑屏现象分为“有伴音”黑屏和“无伴音”黑屏。有伴音又分为“有伴音、有字符、无图像”黑屏和“有伴音、无图像、也无字符”黑屏。
1.有伴音、有字符、无图像
（1）采用S1D2500或TA1360AFG的背投彩电
进入会聚画面看是否正常，正常表明RGB混合处理前的数字处理电路有故障，否则查RGB混合处理电路。如是变频前的电路，可输入不同信号源进行故障部位判定。

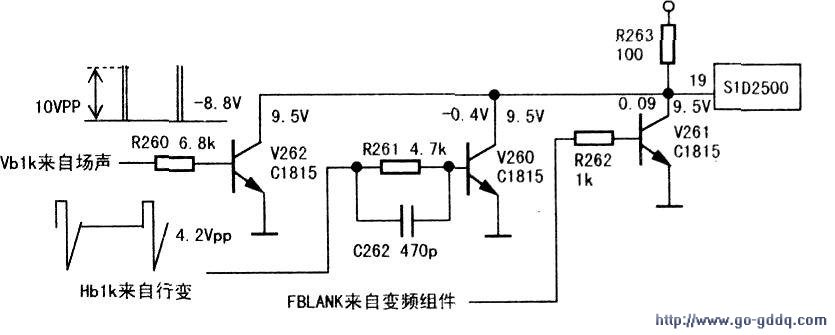

如采用S1D2500或TA1360AFG的背投电视，TV、AV状态均无图，先查图像识别电路；关闭蓝背景后显示图像，就能判定故障的确在同步识别信号产生电路。如用TA1360AFG生产的CHD4385电视的同步分离电路便是V01～V03组成的电路。HP或IP系列需查v405、V406组成的同步分离检测电路。如关掉蓝背景仍无TV／AV图像显示，再查AV板切换电路，用一只1μF电容将调谐器输出的视频输出信号耦合到AV切换电路如M52470（17）脚（视频信号输出脚）-外接三极管VQ05基极，如果此时图像出现，更换AV切换块即可。仍无图像，查数字板供电、更换数字板。
（2）采用TDA9332的背投彩电

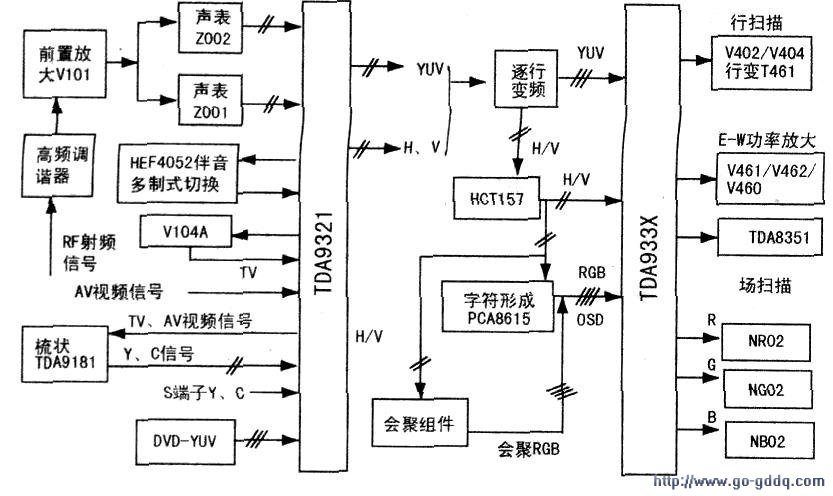

该类背投彩电信号流程如下图所示，将TDA9332（38）脚对地短路进行故障部位判定。如（38）脚对地短路有图像显示，查（38）脚字符消隐信号或会聚消隐信号通道电路；如果（38）脚对地短路仍没有图像显示，检查TDA9178及之前的电路。TDA9178失效判定方法为：将TDA9178亮度信号输入脚与输出脚断开。再将印制电路直接短接，此时有图像，表明无图故障与TDA9178有关。影响TDA9178工作的关键脚是（1）脚，此脚正常工作电压为0.9V，不正常时请检查此脚外接电路相关元件排除故障。如果短接了TDA9178仍无图像，查数字处理板及TDA9321组成的电路。

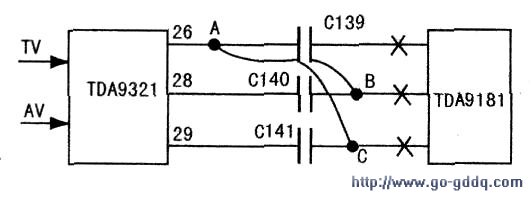

数字处理板故障判定无法采用将输往数字板的模拟Yuv信号与数字板输出已变频的模拟RGB信号进行对接判定（频率不同。即使短接画面也没有正常图像显示），数字板只有采用替换法。TDA9321组成的模拟信号处理电路中外接有一梳状滤波电路TDA9181。此IC变质会引起图异、无图、彩色异常等。把TDA9332与TDA9181相关脚断开，用导线将（26）脚（下图中A点）同时连接到B点、c点，此时有图像，表明故障与TDA9181有关，否则更换TDA9321。
维修DP、PDT系列背投彩电注意：1.数字处理板不能互换，否则黑屏、无图。DP系列数字板对隔行扫描信号作逐行60Hz扫描格式处理。PDT系列对隔行扫描信号进行100Hz倍频扫描格式处理。2.
CPU集成块型号相同。程序不同，不能互换。DP系列有几种CPU版本。DP5188、DP4388或DP5188（A）、DP4388（A）型号背投彩电软件版本号为V2（版本号如图所示），这最早在DP系列背投上使用，数字板印制板号为JU7.820.169。后又推出DP5188（01）、DP438899（01）、DP5189或DP5188（01）或机型后缀带A的机型，CPU软件版本有V6、V9、V11三种，印制板号变为JU7.820.169—2。不能与JU7.820.169互换，否则图像不清晰。V2、V6、V9、v11生产的背投字符振荡电路在CPU外置ICN012（PCA8516）完成。其中V11可依次替换V9、V6、V2.反之不能。还有一部分DP系列背投彩电字符振荡电路由CPU产生，版本号为V12.1，不能与上述任一版本号替换。DP、PDT系列用空白存储器开机会出现黑屏。必须写程序后才能使用。
