UC3842的笔记本电脑电源适配器无输出电压

当前位置：精通维修下载 > 文档资料 > 家电技术 > 维修案例库 > 彩色电视机 > 不能开机

来源：本站整理作者：佚名 2012-03-21 15:34:02

近日笔者接修了一台笔记本电脑的电源适配器.此电源适配器系副厂件(非原装配送品。属“三无”产品).虽然检修及故障排除并无多大困难，但造成故障的原因却耐人寻味。

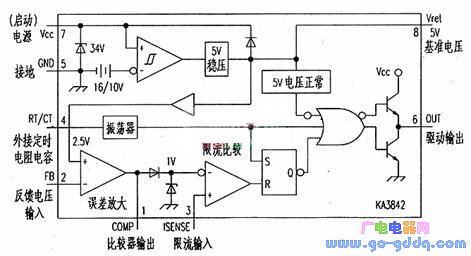

该电源适配器是因无输出电压而送修的。接通交流电源，绿色指示灯不亮。检查交流输入的线缆并无断路.由此确定系电源内部元件损坏所至。用“一”字螺丝刀将外壳撬开查看线路板，发现如图1中的保险丝F1已熔断。怀疑初级元件有击穿过流现象。于是重点对D4～D7、C7、Q1作检查，未发现异常，故将F1更换后通电试机，但电源还是没有输出。这时测主滤波电容C7两端+300V，正常。断电后，再测C7两端仍储有高压，说明开关电源并未起振。根据图2中控制芯片内部原理图可知，KA3842的⑦脚是启动端，正常工作时，+300V经启动电阻R11使控制芯片初始启动，这个电压需16V以上(启动电流约为0.5mA)方可使芯片正常起振工作。当KA3842顺利启动后，开关变压器④、④绕组的脉冲电压经D1整流、R2限压.经C5滤波后得到约12V的直流电压取代由启动电阻R11提供的16V启动电压为KA3842供电。在通电情况下测量KA3842的⑦脚电压为0V.笔者由于图方便并没有拆下R11来测量(由此造成后面不必要的损失)，只是将R11与KA3842⑦脚的印制线路划断，通电测最C5两端的电压可升至超过16V，说明启动电阻R11及C5是正常的。断电后再用万用表电阻挡测量KA3842已悬空.⑦脚的对地电阻正反均为75Ω，通过器件内部原理图可知这应该是异常的。很可能是内部⑦脚与⑤脚间的35V稳压管已击穿，使R11的启动电压与接地短路，于是将KA3842用uc3842直接代换。将⑦脚的印板走线接通后通电，只见电源指示灯亮一下即熄灭。检查发现UC3842内的稳压管与KA3842一样再次击穿。这下笔者觉得奇怪了，启动电压有R11限流，正常工作电压也有R2限流，而且电阻损坏只会阻值变大或开路，一般不会发生短路或阻值变小的现象。那又是什么使新更换的IC内部稳压管再次击穿呢?要击穿IC内部的二极管，一是电压须超过该管的稳压值。二是大电流。但检查印板走线设计，并没有发现高压向⑦脚漏电的可能。难道是R11的阻值在减小?虽说不可能，但也想不到其他的因素了。

当拆下R11检查时发现.其阻值虽正常，但细看发现.该电阻色环的第一环处有一点点烧糊的痕迹。查看印板时才发现是由于印板上元件排列紧凑.R11与R12均采用直立安装且紧靠在一起，R12的引脚与R11的壳体相碰，当R12上的反峰高压击穿R11壳体的绝缘层后.直接串人至Ic的⑦脚，造成其内部稳压管击穿而不工作。这就相当于反峰吸收网络中的D1负极直接与Ic的⑦脚相碰一样，反峰的高压与启动电压叠加在一样，瞬间即可使IC内的稳压管击穿。于是，将R11装上，在R12相碰靠处用绝缘物隔开.装上KA3842，通电指示灯正常点亮.测输出点输出+20V稳定，开关电源恢复正常。

小结：经过分析，造成该故障的原因是该杂牌电源元件布局不合理，R11和R12两只采用竖立焊接的大功率电阻靠得过近。当一不小心将电源振动或摔碰后.由于惯性作用使两电阻相碰而引发的故障(也是该型号开关电源的通病)。该电源的品牌型号是LI SHIN INTERNATIONAL.ENTERPRISE CORP，型号：0335A2065.望有此电源适配器的用户注意。希望读者朋友们在另配此类关键附件时。不要贪图便宜而选择杂牌，以免因小失大。
