海信TF2989纯平彩色电视屡损行管
来源:本站整理  作者:佚名  2012-03-24 14:02:58



  将机器拆开后发现“行管”被换过且已经击穿,行部分及电源部分都被“扫荡”过,电路接触不良及“行管”本身原因造成的烧“行管”可能性已被排除。不能开机的直接原因是“行管”击穿。考虑到不是开机就烧“行管”,决定加电测量观察:换上同型号的“行管”开机,无异常表现,各组电压(见下图)均正常,图像也很稳定。大约40min后,图像出现拉丝、无彩色、场抖动,怕烧“行管”立即关机!

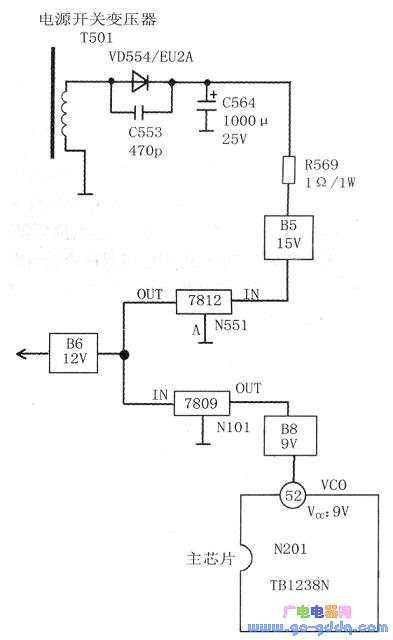

  根据故障判断应该是主芯片N201(TB1238AN)工作异常,索性带上假负载测量监视N201②脚(VCOVCC:9V),结果刚开机时9V电压稳定正常,大约25min电压有些下降且有轻微波动,40min时电压跌至4V左右,同时测量B5(15V)已降到7V,说明故障出在B5(15V)供电,包括N551(7812)。将R569开路,B5(15V)仍偏低,代换C564、C554电容15V电压仍低,最后拆下VD554二极管测量发现反向稍有漏电,当用R×10Ω档用烙铁轻微加热时,漏电流增大很快且不稳定。

  更换VD554后试机,并观察8h未发现任何问题,说明造成屡烧“行管”的罪魁祸首正是VD554(EU2A)!

  原因分析:屡烧“行管”的原因是因为VD554(EU2A)整流二极管功率余量较小(更换时可用GP10代替)而可靠性大大降低,当漏电流增大时整流效率下降,造成B5(15V)降低,使N201②脚VCO电源9V太小,使N201(TB1238N)不能正常工作,行频发生变化不稳定,使行推动不足,行输出管损耗增大而击穿。
