一台创维42K06RA液晶彩电，开机后电源指示灯（红灯）亮，无论用遥控或按键开机均无任何反应。
    分析检修：该机是创维公司在2009年9月份上市的家电下乡机型，设有两路USB接口，一路网络接口可实现下载和在线收看功能，支持酷K和网络酷开功能，属于创维8M86机芯。本机芯主芯片为MSD389I，内置32bit RISC CPU，伴音功放采用STA335BW，支持2.1声道。
    正常情况下，二次开机后该机电源指示灯会显示蓝色，随后出现声像。在二次开机前后测得排插CN602的②脚（开／关控制端）在0V～4.69V之间跳变，这说明CPU已经发出了开机指令，主板工作基本正常，看来本机故障应是电源电路或背光板驱动电路异常，引起保护性不开机。

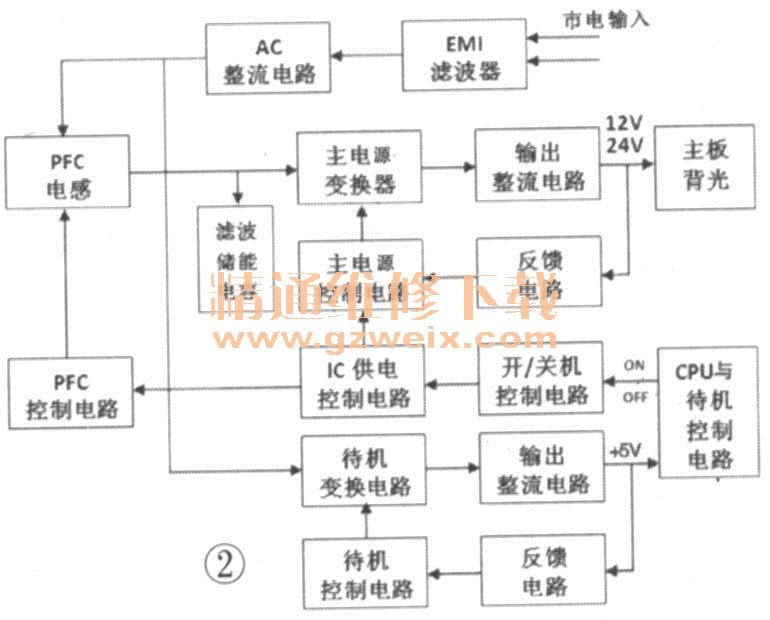

    该机电源板型号为534L -0942TTS-10/5800 -P42TTS-10/168P-P42TTS-10，输出＋24V、＋12V和＋5V电压，如图1所示。接通电源后，副电源（待机变换电路）工作产生待机＋5V电压，送往主板上的CPU及遥控接收与键控电路，如图2所示。二次开机后，CPU发出开机指令送至电源板上ON/OFF端，PFC控制芯片及主开关电源（主电路变换器）控制芯片得电工作，输出主板和背光灯驱动板所需的＋12V和＋24V电压。

    为了进一步缩小故障范围，拔掉背光驱动板上的供电排插，在＋24V端接上假负载后开机，电源指示灯能由红色变成蓝色，这时测得电源板上排插CN602各脚电压分别为：0V、4.69V、5V  4.99V、12V、0V；排插CN605各脚电压分别为：12V、0V、24V、0V；排插CN607的引脚电压为24V、0V； PFC电压为380V，上述检测表明开关电源工作正常，怀疑背光灯驱动板上某元件损坏。对背光电路进行测量，没有发现明显短路与损坏的元件，买来同型号背光驱动板装上开机，故障排除。
