剖析新奥迪A6L(C7)电气系统技术
来源:汽车维修技师  作者:佚名  2013-12-21 09:26:41

    一、奥迪C7网络系统结构原理图

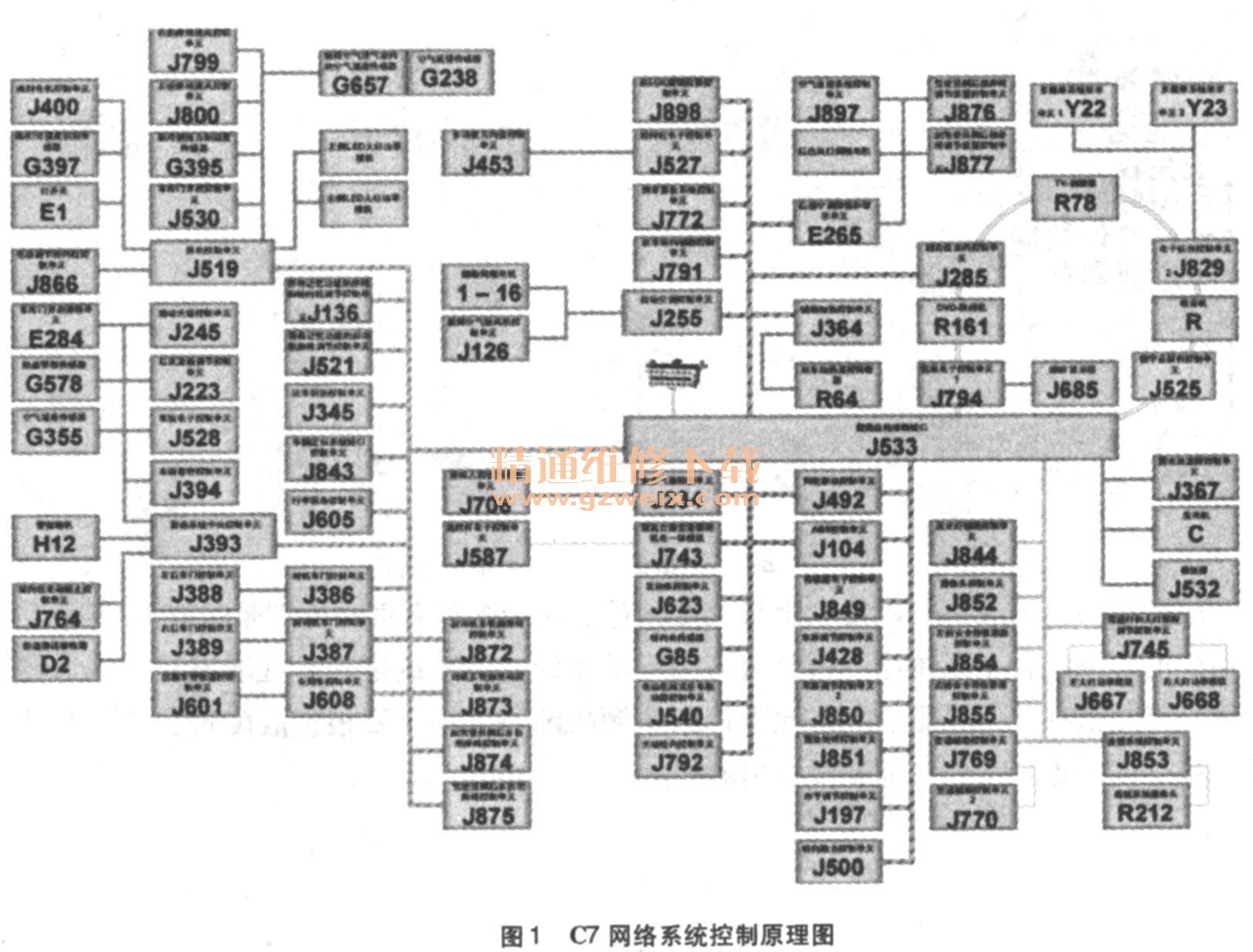

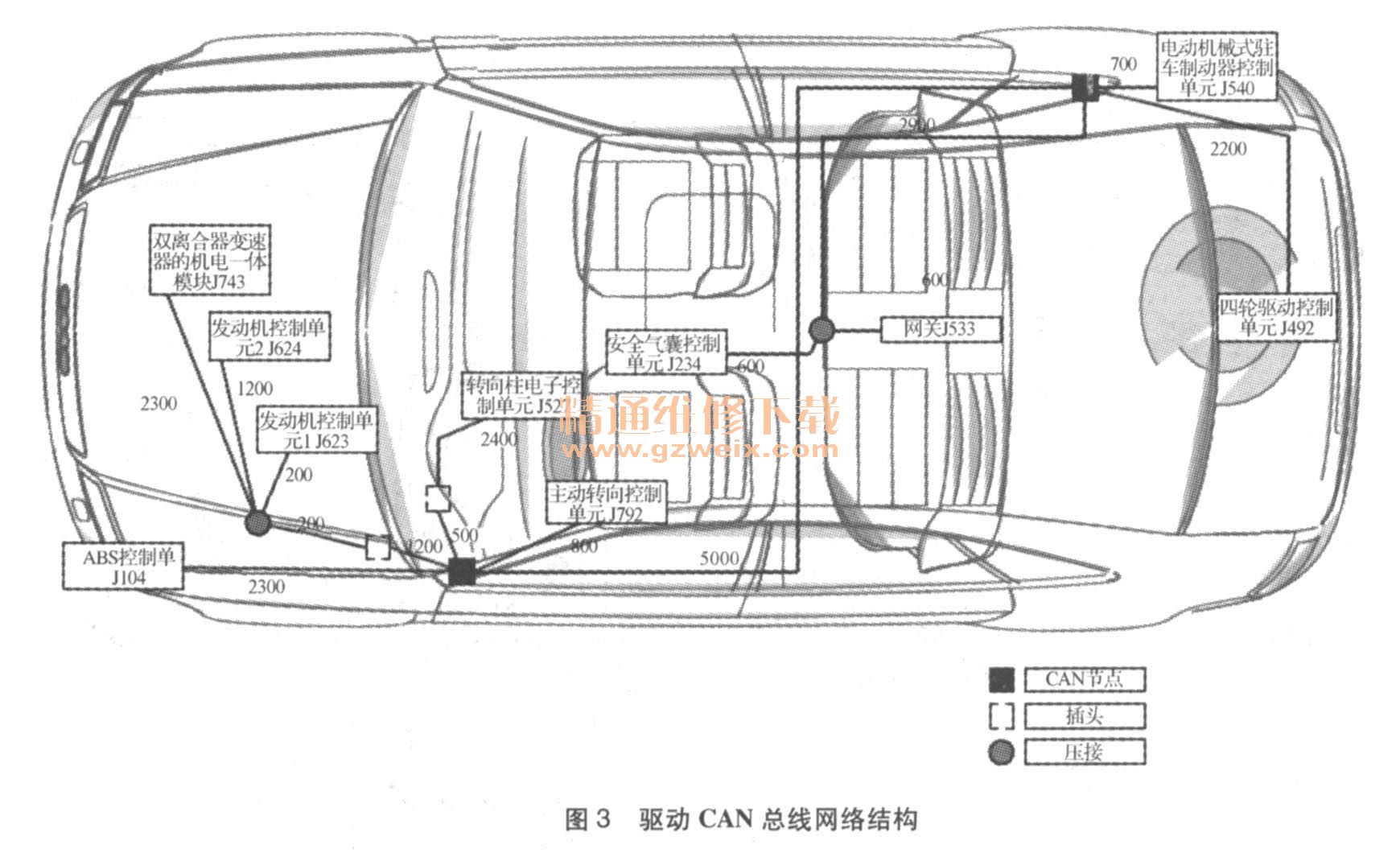

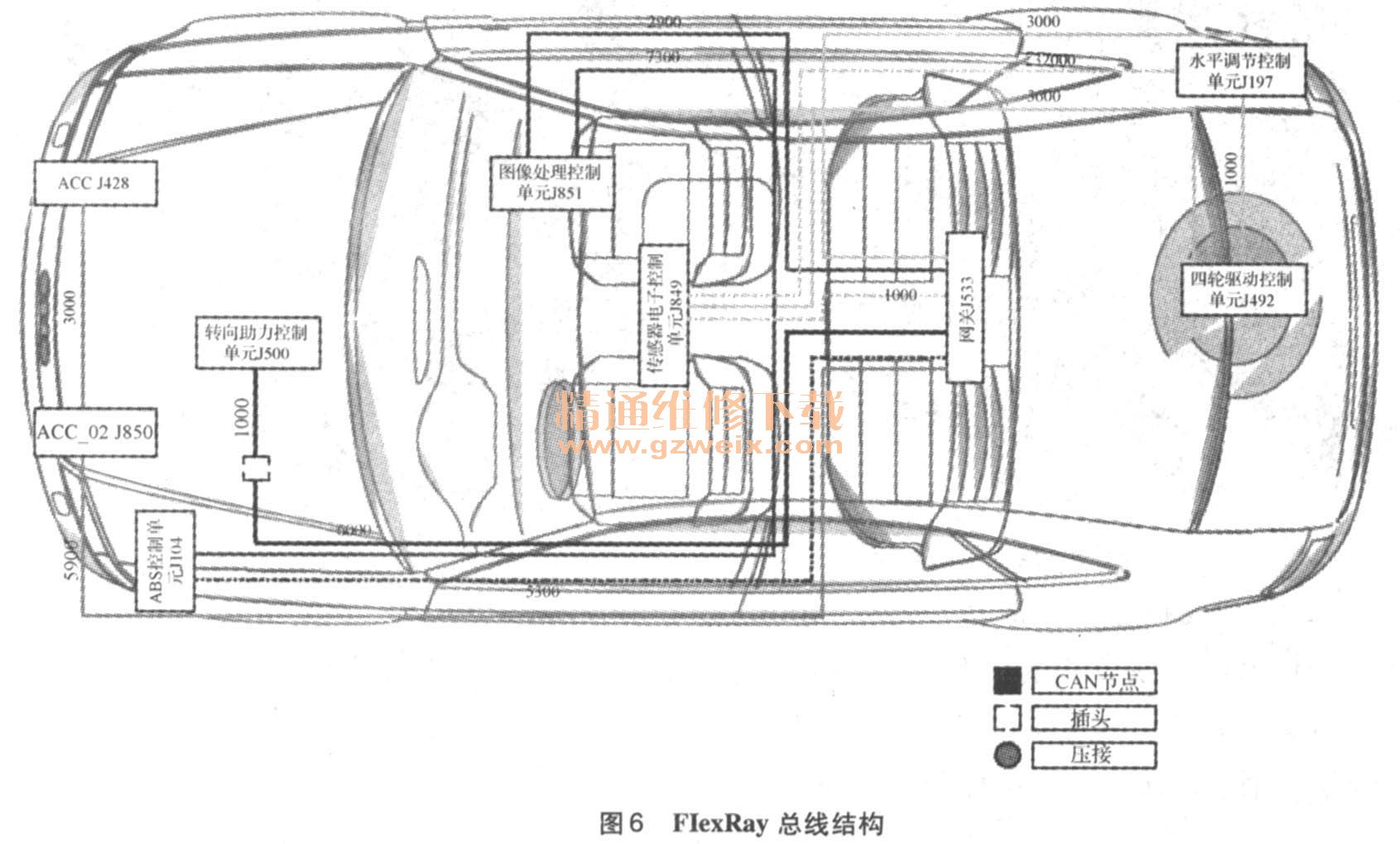

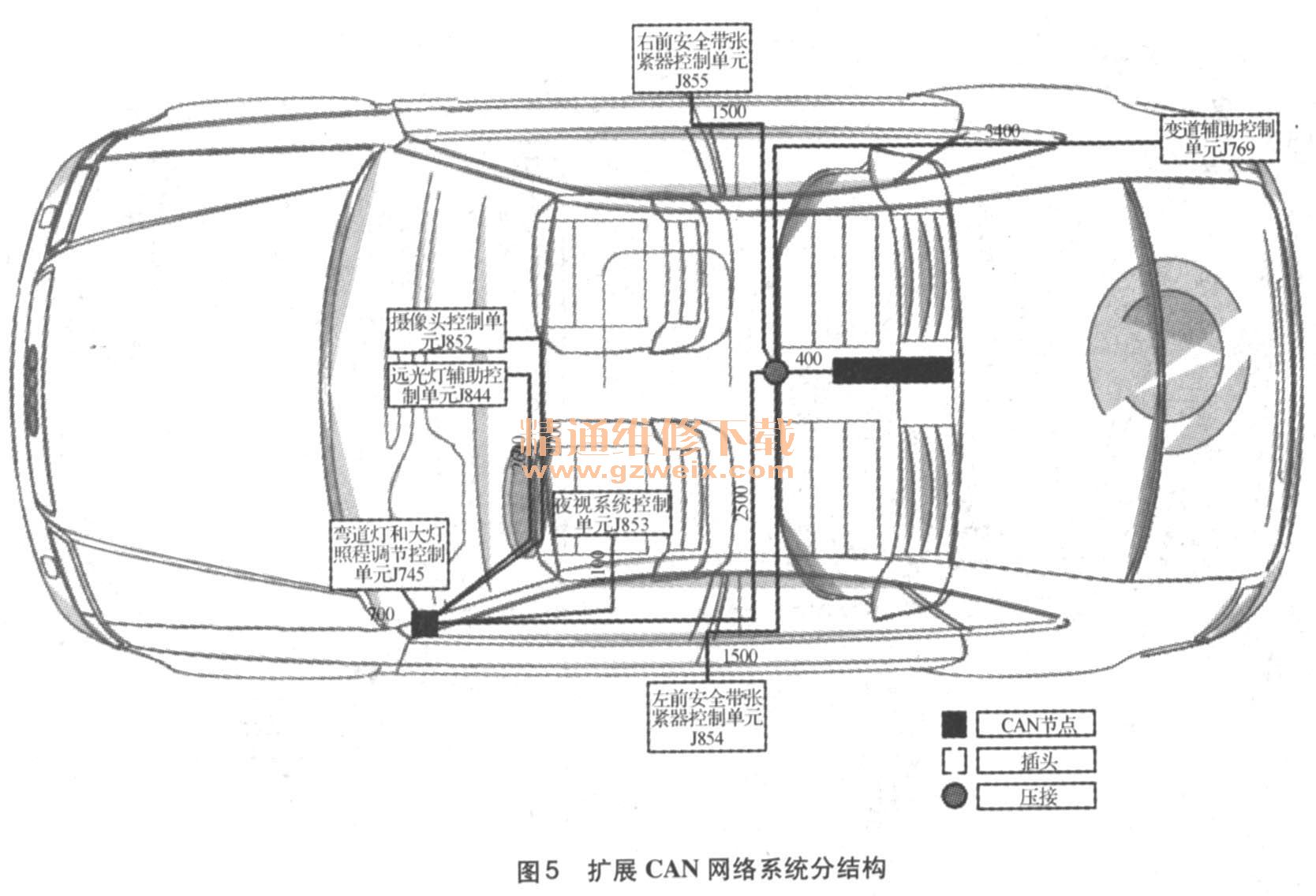

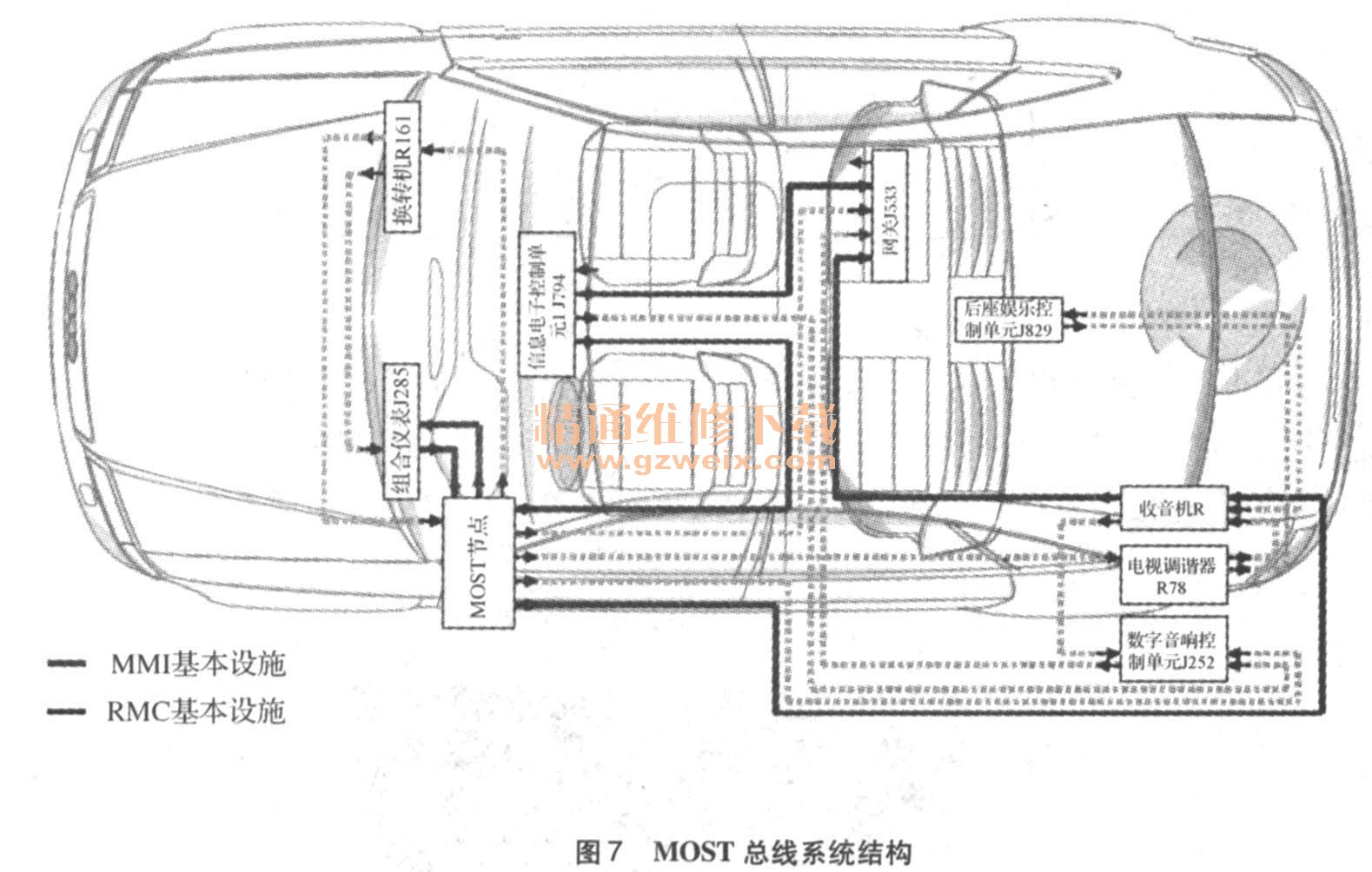

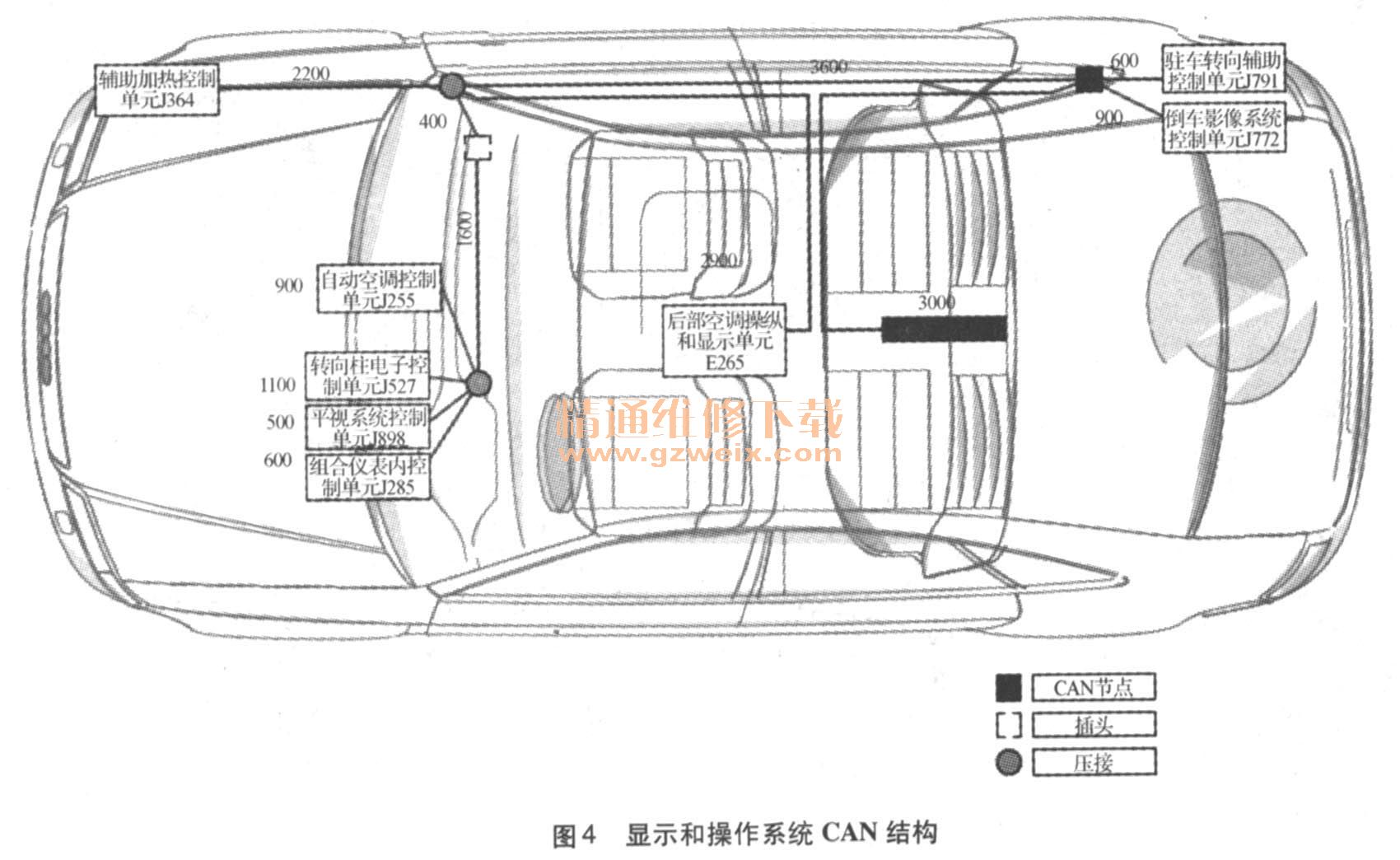

    奥迪C7网络系统结构原理图,如图1~图7所示。

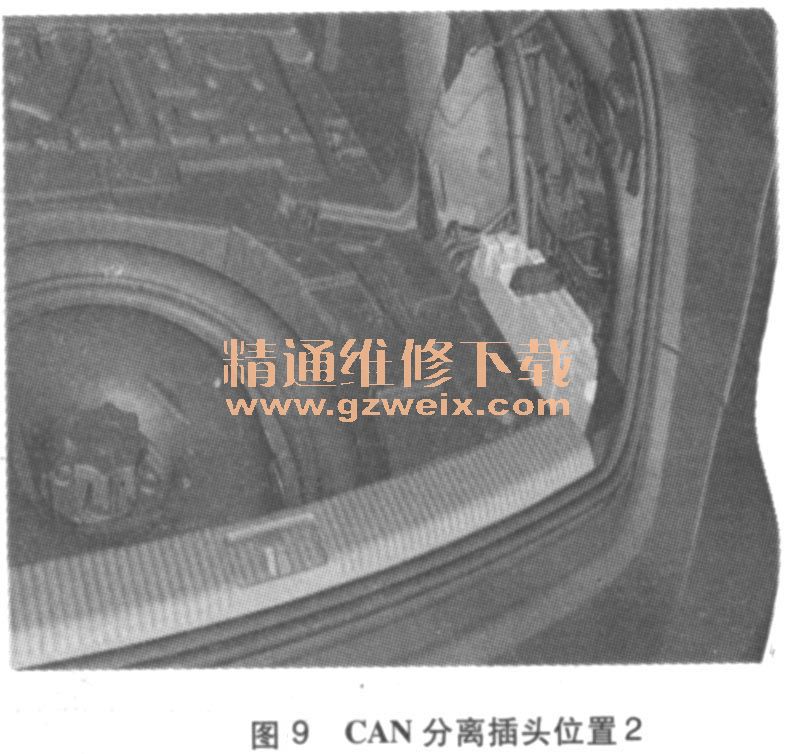

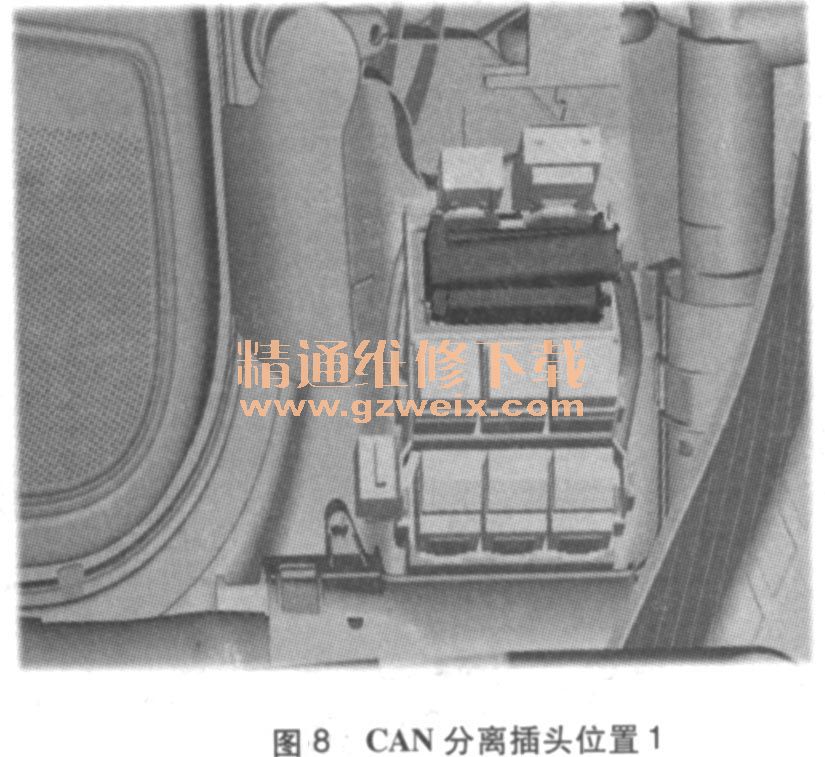

    CAN分离插头:左侧A柱下方分线器旁的CAN分离插头(连接有3个总线系统),包括舒适CAN总线(1~8)、驱动CAN总线(9~13)、扩展CAN总线(14~18),如图8所示。后备箱内右侧的CAN分离插头(连接有4个总线系统),包括舒适CAN总线(1~8),驱动CAN总线(9~13),扩展CAN总线(14~18),显示和操纵CAN总线(19~23)如图9所示。




[1] [2] [3] [4] [5]  下一页

关键词:奥迪A6 电气系统
