新手篇—图解手机维修入门与精通(上)
来源:本站整理  作者:佚名  2015-01-25 09:58:24

    第一章 手机整机结构及故降判别
    1.1了解手机的整机结构
    手机作为一种高科技的袖珍型便携式移动通信工具,在近几年来得到了迅速的普及和发展,由此也对手机的售后及维修行业提出了更高的要求。学习手机维修,首先应熟悉和了解手机的基本结构和信号流程,在对手机整体构造及功能熟悉的基础上,并以此作为理论指导,深入学习和掌握手机的基本检修技能。
    1.手机的种类特点
    手机是一种借助于无线和有线网络实现电话互通和数据互通的通信设备,其种类繁多,从外形结构上大致可分为直板式、滑盖式、翻盖式等几种。
    (1)直板式手机
    如图1-1所示为典型直板式手机实物外形。直板式手机又称直立式手机,这类手机的主要特点是键盘与屏幕在同一平面上,可以直接对手机进行操作和查看屏幕当前显示的内容。这种手机从外部结构上看比较简捷、大方且可靠性好,但是由于它的屏幕暴露在外面,所以比较容易磨损,使用时应该多注意对显示屏的保护。

    (2)滑盖式手机

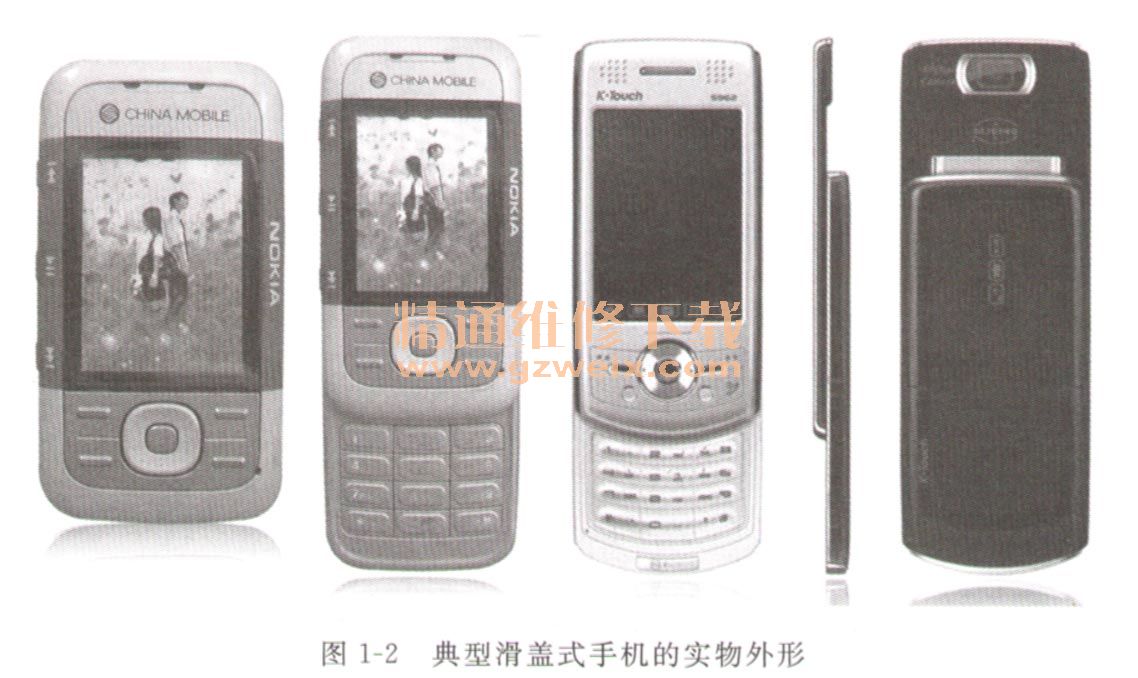

    如图1-2所示为典型滑盖式手机的实物外形。滑盖式手机是指手机要通过滑开上盖才可看到手机主操作键盘。这种手机具有外形小巧的特点,但其滑动排线及显示屏等部分容易受损,应注意保护。

    (3)翻盖式手机
    如图1-3所示为典型翻盖式手机的实物外形。翻盖式手机也称折叠式手机,该类手机的键盘和屏幕分为两部分,它们之间用轴连接起来。这种手机的外形比较小巧,而且屏幕和键盘都能够得到很好的保护,不易磨损和误操作,其主要的缺点是屏幕连接主电路板的排线经常随翻开和闭合前盖而摆动弯折,是易于产生故障的部位,而且前盖与键盘所在面板连接的机械部分比较容易受损,使用时应注意。

      目前,市场上流行的翻盖式手机还有双屏翻盖手机,即在翻盖上有另一个副显示屏,这个屏幕通常不大,一般能显示时间、信号、电池、来电号码等功能,给用户带来了很大方便。
      另外,随着人们对手机功能的要求越来越高,应用范围日益宽泛,市场上还推出了纯手触式手机、电视视频手机等功能强大的手机,典型实物外形如图1-4所示。

    2.手机的外形结构
    从硬件组成上来看,手机主要是由液晶显示屏、按键板、听筒、话筒、耳机插口、存储卡、外扩音喇叭、电池等部分构成的,另外,目前市场上流行的新型手机中还包括了摄像头、红外无线接口等,如图1-5所示。


    3.手机的电路结构特点
    手机电路是由多个处理不同信号的电路单元组成的,各单元电路之间有着密切的联系。目前,随着技术的发展,市场上流行的手机的种类、功能、款式和结构多种多样,手机的技术和所使用的电路器件也在不断的升级换代,因此作为维修人员,应熟悉各种电路的结构特点才能掌握手机的基本检修技术。
    (1)手机的整机结构

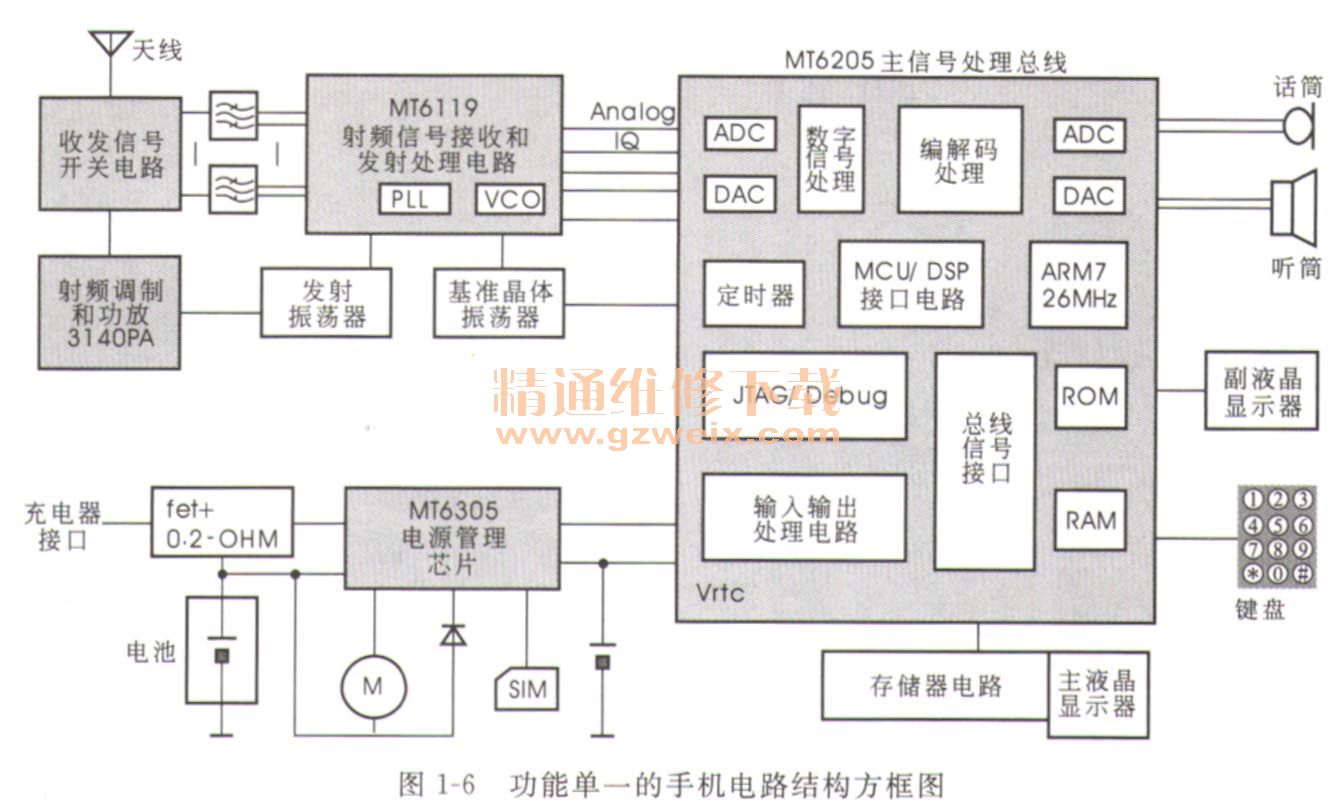

    在早期,手机的功能较单一,一般只能用于接打电话和收发短信,其电路结构也较简单,如图1-6所示为功能较单一的手机整机电路结构方框图。

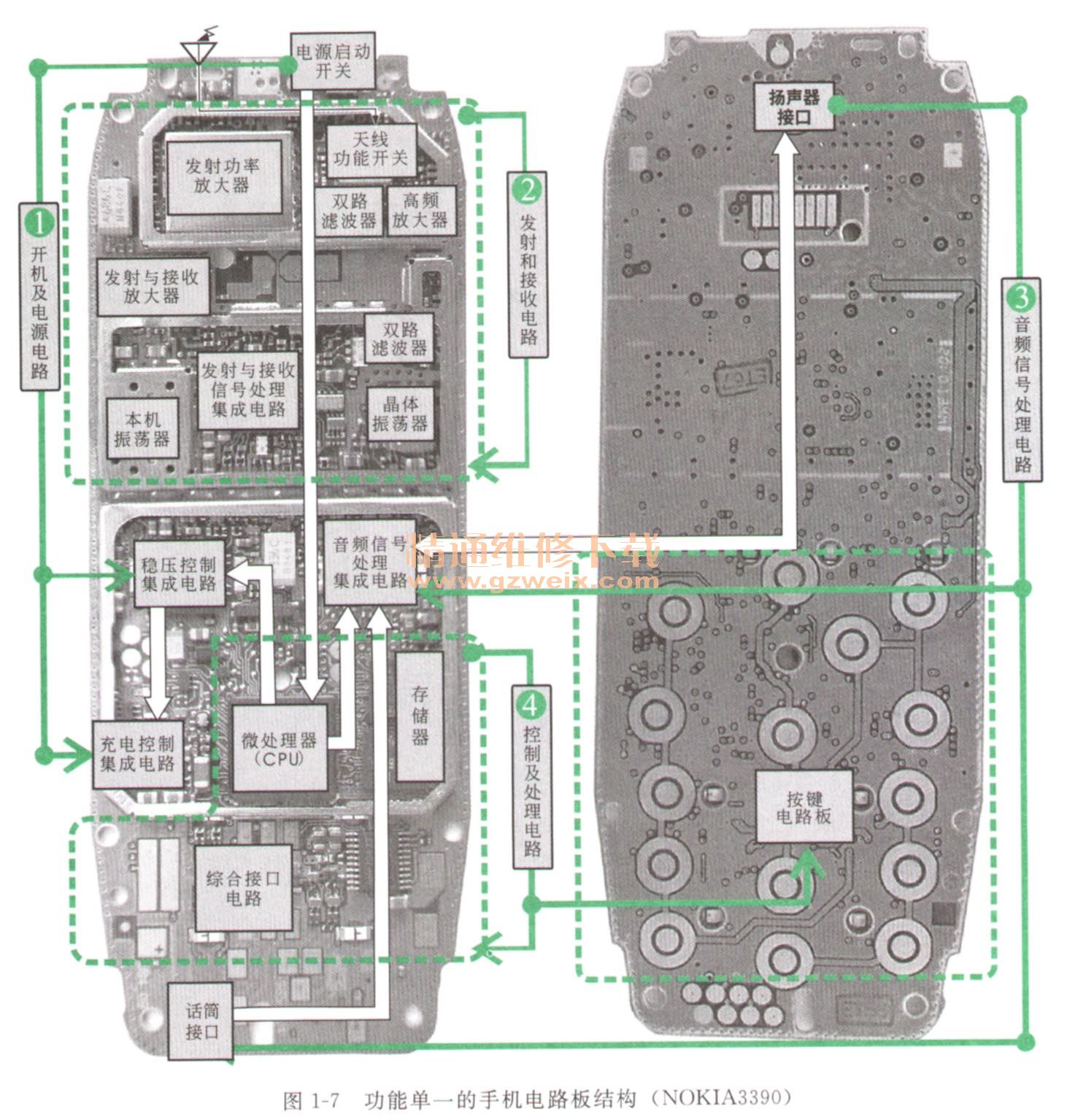

    由图可知,该类手机中按其各部分电路功能,大致可将手机电路分为开机及电源电路、发射和接收电路、音频电路、控制及处理电路等几个部分。而在手机中,完成信号的控制、接收和发射等功能的部件大都为集成电路,它是整个机器的核心部件,如图1-7所示为该类手机的典型电路板结构。

    1.开机及电源电路
    开机及电源电路主要是由电源启动开关、稳压控制集成电路、充电控制集成电路等部分构成的。该电路由微处理器电路进行控制,当按下电源启动开关后,开机信号送入微处理器中,由微处理器输出控制信号到稳压控制集成电路中,完成手机的启动过程。其中:
    ·稳压控制集成电路(NMP70719),将电池送来的电压在微处理器的控制下进行稳压处理;
    ·充电控制集成电路(15AAF046),充电时,在微处理器的控制下进行充电检测和充电控制。
    2.发射和接收电路
    发射和接收电路是手机中的核心电路部分,手机的工作过程实际就是对信号的接收和发射的过程。该电路主要包含:
    ·天线功能开关(0508A),用于切换接收和发射的状态;
    ·高频放大器,对接收的射频信号进行放大;
    ·射频放大器,放大待发射的射频信号;
    ·发射及接收信号处理集成电路(NMP70731),主要处理发射及接收信号,内含变频电路;
    ·发射功率放大器(PF08109B),放大待发射射频信号的功率;
     ·双路滤波器,滤除其他干扰信号,提取所需要频率(900MHz/1800MHz)的信号;
    ·晶体振荡器(NKG3122A),为发射及接收信号处理集成电路提供振荡信号;
    ·本机振荡器,为发射和接收信号处理集成电路提供外差信号。
    3.音频信号处理电路
    音频信号处理电路是用于处理音频信号的电路部分,主要是由音频信号处理集成电路(P993Y107)、话筒接口、扬声器接口等部分构成的,其中:
    ·音频信号处理集成电路(P993Y107),对音频信号进行数字编解码处理和D/ A变换;
    ·话筒接口,连接话筒;
    ·扬声器接口,连接扬声器。
    4.控制及处理电路
    控制及处理电路主要包含了微处理器、存储器、综合接口电路、按键电路以及其他处理电路等部分。
    微处理器(MAD2 WDI),是整个手机的控制中心;
    版本存储器(闪存M28W16081),存储手机的系统软件;
    RAM存储器(K6F1016D4B),作为微处理器的外部存储器工作,用于存储工作程序和数据;
    综合接口电路部分包含了振动器接口、SIM卡接口、扬声器接口、话筒接口、充电器接口等部分。
    随着电子制作和生产技术的日益成熟,以及人们对手机功能的要求不断提高,手机更新换代的时间越来越短,所能实现的功能也不仅仅局限于接打电话和收发短信,如很多手机增设了MP3/MP4音乐播放电路、数码摄像/照相电路、FM收音电路、蓝牙模块、红外接收电路、上网及GPS定位电路等一些新的电路。因此这类手机所包含的电路功能模块也相对较复杂,如图1-8所示为一款典型的功能全面的手机整机电路方框图。

    由图1-8可知,该手机电路中较前述电路增加了很多功能电路,如蓝牙电路、FM收音电路、数字图像拍摄处理电路等。这些电路与信号的传输、处理及控制电路都不是独立存在的,它们之间存在相互影响和制约的关系。图1-9所示为该类手机的典型电路板结构。

[1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14]  下一页
