三星PS43E490B2R型等离子电视不开机
来源:家电维修  作者:佚名  2018-11-15 08:36:23



    一台三星PS43E490B2R型等离子电视,在正常收看中突然机内“啪”的一声响,随后无图像无伴音呈三无。

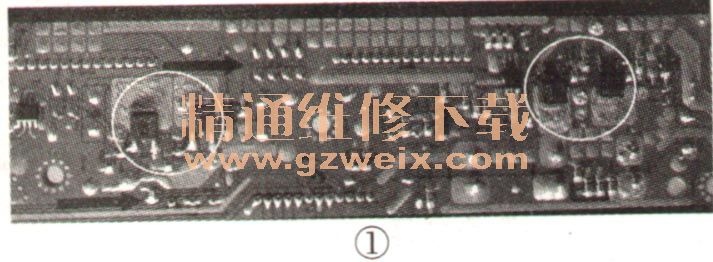

    拆开机壳,目测电源板及Y板上均无明显异常损坏的元件。用万用表电阻挡在路测量,电源板上保险丝F8015 (6.3A/250V)及主滤波电容均正常,开关变压器次级的5.3V、15V及VA端的在路电阻也正常,但VS端对地电阻却为0Ω。将向Y板供电的排线插头从插座CN804kh拔下,再测VS端,短路现象消失,据此判断故障点在Y板或扫描板中。取下Y板检测,发现贴片场效应管Q4001、Q4002、Q4005 、Q4006(RJP30H 1)击穿,如图1所示。更换这4只场效应管后,将Y板装回电视试机,故障排除。
