三星PS-42C91H型等离子电视有声无图故障
来源:本站整理  作者:佚名  2013-05-10 09:25:33

    一台三星PS-42C91H型等离子电视,用户反映在家看着看着就没有图像了,只有声音。根据用户反映的故障现象,造成此故障的原因既可能是主板引起的,也可能是屏上电路引起的,一般采取屏自检的方法可将电路故障部位分开,若自检屏幕上出现循环的红、绿、蓝屏,则故障部位在主板上,反之在屏上电路。

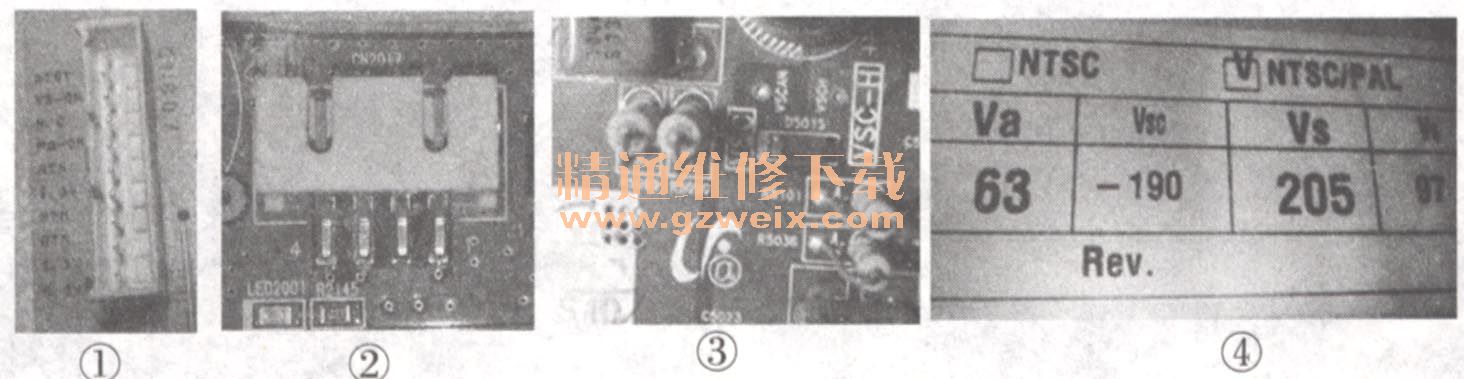

    将电源板(图1)CN807插座上的PS-ON,RTN短接,再将逻辑板(图2)CN2017的③脚和④脚短接(开启电源前将主板到逻辑板的信号线和与电源板连接的插排断开,以免受主板影响)。开启电源,观察发现逻辑板指示灯闪烁,屏上无光栅,故障在Y板的可能性大。根据以往家电维修杂志介绍的资料,若X板损坏,Y板正常,屏上应有很暗的光。接下来测量电源板左侧插排VS电压为204V, Va电压为62V; Y板(图3)VSC电压为-75V,根据屏上标签(图4)提供的数据,VSC为-190V,到此已确认是Y板工作不正常引起屏不亮的。检查Y板上VSC电压形成电路上的整流二极管,发现D5003短路,找一只同型号整流二极管换上后,连接好各接插键,打开电源图声正常。

    总结上面维修的过程,发现对等离子电视的维修,一是要充分掌握换板维修的基本技巧;二是要收集一定的资料,特别是对屏幕自检的方法要有充分的了解;三是要利用好厂家在电视机内提供的参考电压。
