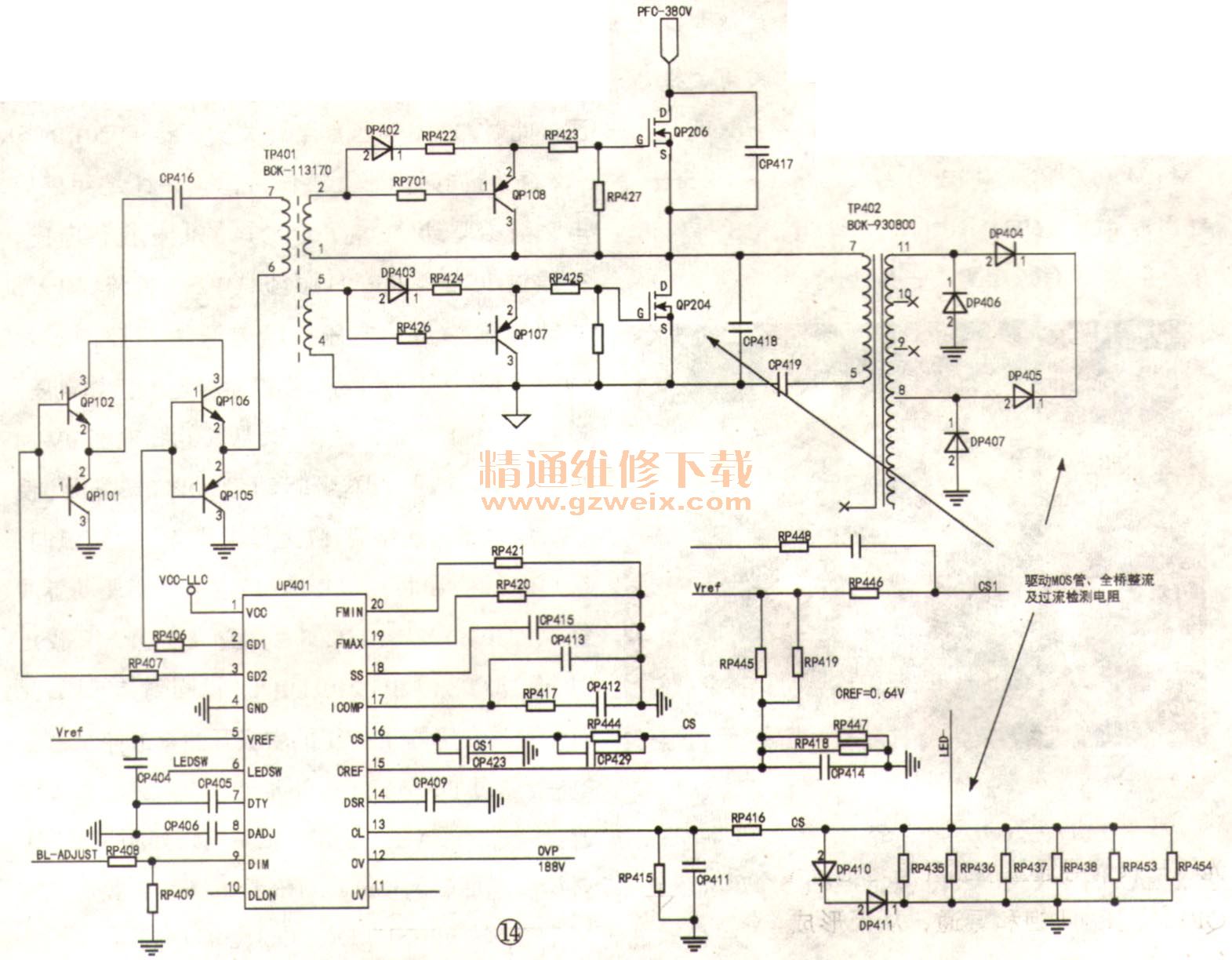

当发生LED灯珠击穿或打火时，LED背光灯插座LED 1一会在过流电阻RP435-RP438上检测到电压超过0.64V（与UP401的16脚设定的参考电压比较），致使内部驱动器停止工作，达到过流保护的目的。相关电路如图14所示。

    从以上分析不难看出：既然同时烧坏背光驱动和PFC电路相关元件，那么可以肯定背光驱动输出电路或背光灯条出了问题。为验证判断的准确性，使用LED测试仪工装，检查出背光灯条存在短路。由此说明，一旦灯条出现短路，势必造成大电流，使加在背光驱动输出的整流二极管电流迅速增大而被击穿，同时引发流过背光驱动MOs管QP204、QP206电流增大，超过其自身最大承受的电流后也击穿短路，再者QP206连接着PFC电压，故QP205及电路相关元件一并烧毁。将全部损坏元件更换后，输出电压恢复正常。

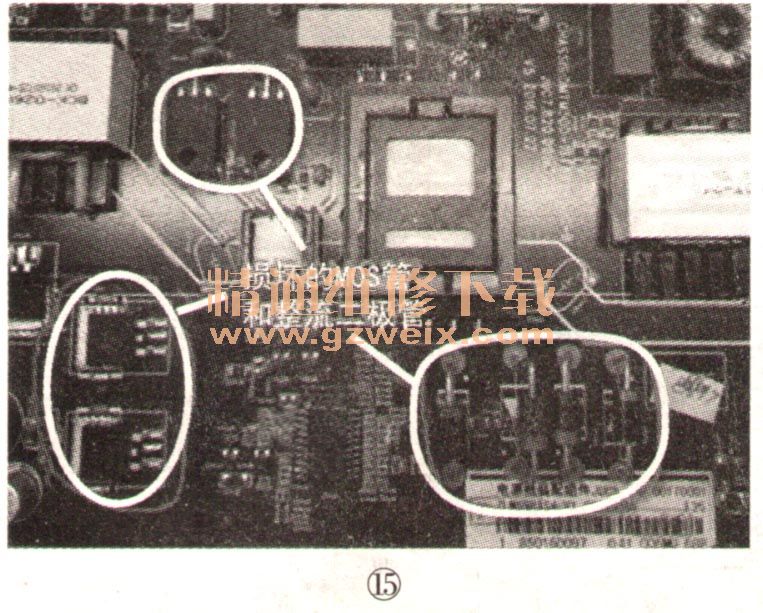

    提示：有大面积元器件烧坏时，如图15所示，还得注意检查PFC电路是否有元件同时损坏。此长虹自制电源板出现该故障较多，主要原因是采用的背光驱动输出的整流二极管和驱动MOs管的耐压和电流峰值偏小，若是背光灯条稍有短路或打火，即会击穿短路。换新时，需购买高于原耐压和电流值的整流二极管和驱动MOs管。DMTM50D-1 SF560-B与DMTM50D-1SF560-A（图号：JUC6.692.00161061）的结构、PCB排列稍有差异，其工作原理完全一样，可参考。
