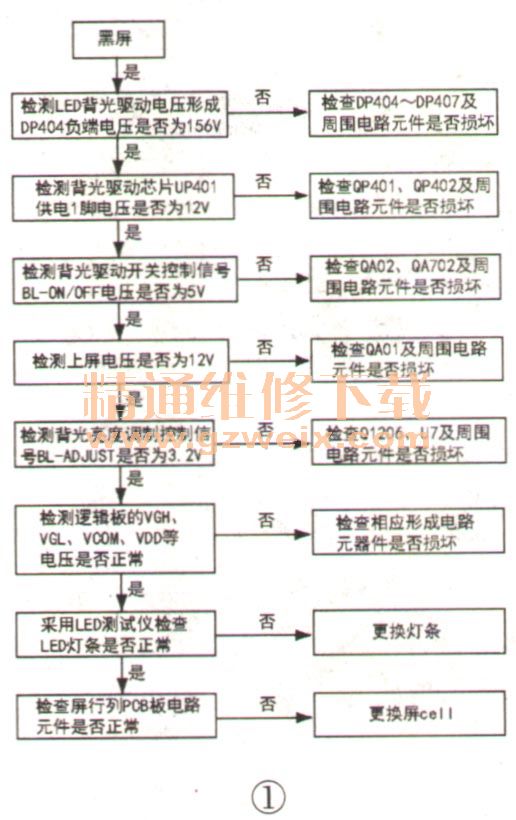

分析检修：该型智能彩电黑屏故障检修思路如下，检修流程图如图1所示。

    （1）检查背光驱动电路输出的LED驱动电压是否正常；
    （2）检查背光驱动开关控制信号BL－ON/OFF是否为高电平；
    （3）检查背光亮度调制控制信号BL－AD－JUST是否正常；
    （4）检查上屏电压是否正常；
    （5）检查逻辑板是否工作异常；
    （6）检查LED背光源（灯条／灯珠）是否开路；
    （7）检查屏行列PCB板电路或液晶屏cell是否损坏。
    通电二次开机后，查看指示灯在闪烁，但背光始终不亮，对此，按照图1的故障检修流程，首先应该检查LED背光驱动输出电压，结果测试发现为0V，由此说明背光不亮的原因应该是背光驱动电路异常所致。
    随后断开LED背光源供电插座CON402排线，再测试插座①脚还是没有电压输出，进一步检查背光驱动电路的整流输出电路，整流管DP404－DP407、滤波电容CP421、CP422等元器件均正常。根据该机芯的LED背光驱动电路分析，要使其驱动电路正常工作，输出背光驱动脉冲信号，首当其冲的是，背光驱动LLC－半桥脉宽调制控制芯片UP401（UCC25710）的①脚（VCC －LCC）必须满足正常的12V供电才行：于是，采用数字三用表对背光驱动芯片UP401的①脚电压进行测试，结果发现只有8.9V左右，明显偏离正常值12V电压许多。因其12V供电的产生来自于QP401、QP402及周围元件组成的控制电路，所以，重点检查该控制电路的工作情况。
    正常工作情况下，二次开机后，三极管QP401的基极得到主芯片U1 （MSD6A638JQ）发出的高电平开机信号PWR－ON/OFF，经Q85、Q86控制电路输出高电平STANDBY控制信号，使其QP401饱和导通，而后QP402的基极因得到低电平也随之导通，从集电极输出形成12V电压（VCC－LLC），加至UP401的①脚，提供其供电。
    但是，在实测过程中，发现UP401的①脚只有8.9V，那会不会是UP401内部短路造成的电压偏低呢？于是断开UP401的①脚，再测量其电压仍然如此，故排除UP401内部短路引起电压偏低的情况。既然排除了背光驱动芯片因素，那么问题肯定就出在VCC－LLC的控制产生电路当中。由于12V供电测试有8.9V左右，说明三极管QP401、QP402的控制应该没有问题，重点检查周围电路元件有无变质或漏电。最后，通过断开滤波电容CP402（100nF）后，再次测量12V （VCC－LLC）供电已恢复正常。取下CP402检测发现有轻微漏电，说明12V偏低的确是CP402漏电引起。将其更换后故障排除。故障部位电路如图2所示。

小结：维修该故障时，可以按照“检修流程框图”实施“傻瓜式”的检修，通过一步步地检查相应电路的关键点电压是否正常，即可快速地找到故障部位。仔细阅读电路分析和检修过程，能提升对电路工作原理的了解，提升检修能力。
