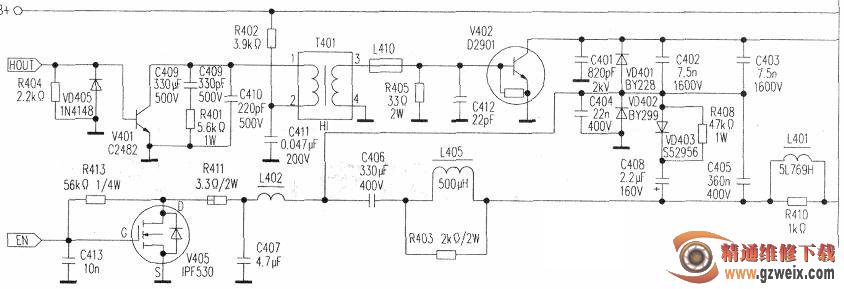

打开机盖检查，发现阻尼管VD401(BY228)已烧焦，其负极因打火导致引脚周围焊锡变黑（开焊）。再查行管V402，C-E结击穿（很明显是VD401击穿导致V402过流发热击穿损坏）。该部分的电路如图所示。

　　拆下VD401、V402．在B+端接220V/60W灯泡作假负载，试机+B为130V（正常）；查逆程电容C402、C403（正常），查VD402（正常），换上同型号的V402(2SD2901)和VD402，开机，声音正常，图像出现，但呈现严重的枕形失真（说明枕校电路还有问题），查枕校管V405(IPF630)，果然已经击穿。因手头无同型号的场效应管IPF630，从17英寸纯平显示器电路板上拆一只IPF634代换，开机图像仍枕形失真，测V405的D极无电压，再查C402、C407、R411等元件，发现R411（3.3Ω/2W）已开路，用同规格电阻代换后，彩电—切恢复正常。
