4．模拟晶闸管保护电路

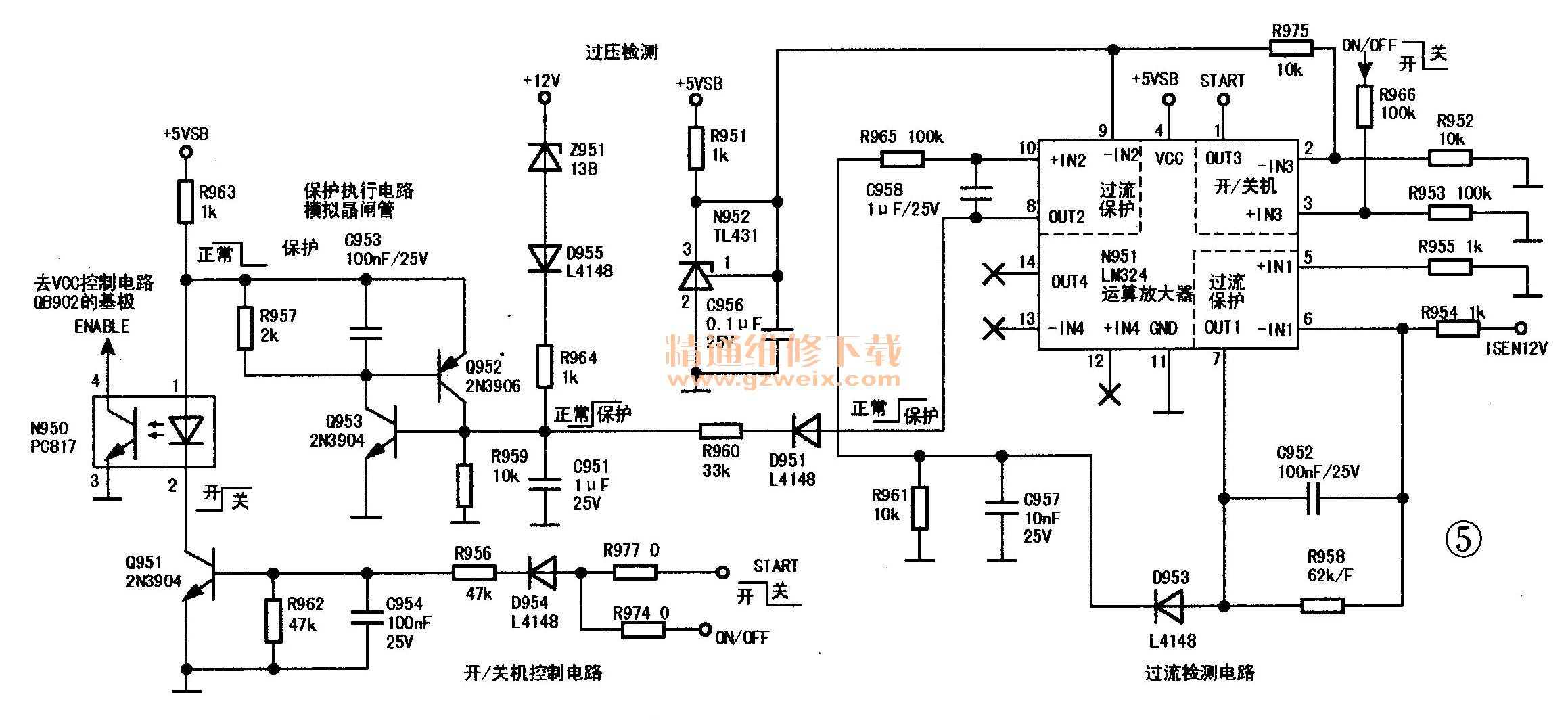

    Q952、Q953等元件组成模拟晶闸管保护电路，如图5所示，通过控制开／待机电路的光电耦合器N950和三极管QB902，对NW901的③脚VCC1和NF901的⑧脚VCC电压进行控制。

    （1）保护执行电路
    Q952 、Q953为保护执行元件。Q953的b极外接两种保护检测电路：一是由Z951，D955组成的＋12V过压保护检测电路，二是由运算放大器N951（ LM324）组成的＋12V过流保护检测电路。正常时，Q953的b极为低电平OV，当过流、过压保护检测电路检测到故障时，向Q953的b极送入高电平触发电压，模拟晶闸管电路被触发导通，将光电耦合器N950的①脚电压拉低，与待机控制相同，因N950内部的发光二极管不发光，光敏三极管不导通，则QB902截止，切断了VCC的供电电压，PFC电路和主开关电源停止工作，整机进入待机保护状态。

    由于模拟晶闸管电路一旦触发导通，具有自锁功能，要想解除保护，必须关断电视机电源，待副电源的5VSB电压泄放后，方能再次开机。

    （2）过压保护电路
    过压保护电路由Z951，D955组成＋12V过压保护检测电路。当输出电压正常时，+12V电压低于Z951的稳压值13V， Z951截止，对模拟晶闸管电路不产生影响。当＋12V输出电压超过13V时，Z951击穿导通，通过D955、R964向Q953的b极送入高电平触发电压，模拟晶闸管电路触发导通，进入待机保护状态。

    （3）过流保护电路
    过流保护检测电路由＋12V取样电阻RW961和N951的①～③脚、⑤～⑦脚、⑧～⑩脚及外围元件组成。N951的①～③脚为开／关机（ON/OFF）放大器，汾切脚为＋12V过流内部放大器，⑧～⑩脚为＋12V过流保护电压翻转电路，输出端⑧脚通过D951，R960与Q953的b极相连接。N951的⑥脚（反相输入端）输入电流检测电阻RW961上形成的取样电压ISEN 12V。N951的⑤脚通过电阻接地。N951的⑨脚、②脚外接基准电压产生电路，①脚接开／关机（ON/OFF）信号。

    工作原理如下：N951内含4个相同的放大器，每个放大器有两个输入脚和一个输出脚，当正相输入脚的电压大于反相输入脚的电压时，在输出脚会输出一个高电压；反之当正相输入脚的电压低于反相输入脚的电压时，输出脚会输出低电压0V。

    当＋12V电压输出电流正常时，输入到N951的反相端⑥脚电压与正相端⑤脚之间电位差很小，⑦脚输出低电平，N951的正相输入⑩脚低于反相输入⑨脚基准电压，N951的⑧脚输出低电平，对保护电路不产生影响。当＋12V电压的输出电流超过设计值时，过流取样电阻RW961的电压降增大，则输入到N951的反相端⑥脚电压大幅下降，正相端⑤脚电压高于⑥脚电压，⑦脚输出高电平，经D953送到⑩脚，N951的正相输入⑩脚电压高于反相输入⑨脚基准电压，经过N951运算放大后，N951的⑧脚输出高电平，向模拟晶闸管电路Q953的b极送入高电平触发电压，模拟晶闸管电路被触发导通，进入待机保护状态。
    N951的①～③脚为开／关机电压控制电路。开机时，N951的③脚输入ON/OFF高电平，①脚输出高电平，经R977 ， D954对开／关机VCC控制电路进行控制。
