KIP20OI18-01型电源板是康佳公司自主研发的开关电源＋高压二合一电源板，电源板编号为34005764，应用于康佳LC42DT68AC等超薄42英寸液晶彩电中，其开关电源采用FSQ0265＋NCP1653A＋FSQ0765组合方案，提供＋5Vdc±5%/2A和＋12Vdc±5%/4A电压，为主板和电源板的低压部分供电；高压部分采用OZ9926A＋LM324组合方案，输出980Vrnis，工作电流135mA（典型值）的高频交流电压，将背光灯点亮。该机的最大总输出功率为200W。

    一、电源电路工作原理
    该板开关电源电路组成框图如图1所示，主要由三部分组成：一是以NCP1653A （NF901）为核心组成的PFC（功率因数校正）电路，将整流滤波后的市电校正，产生约400V的Vbus电压，为主、副开关电源供电；二是以FSQ0265 （NB901）为核心组成的副开关龟源，产生＋5VSB电压，为主板控制系统供电，同时产生VCC电压，为PFC校正电路和主电源驱动路供电；三是以FSQ0765 （NW901）为核心组成的主开关电源，产生＋12V电压，为主板和高压板供电。开／待机采用控制NF901和NW901的供电的方式。

    1．副开关电源
    副开关电源电路如图2所示，为整机控制系统电路提供待机和正常工作所需要的5VSB电压，同时为PFC功率因数校正驱动电路NCP1653A和主电源驱动电路FSQ0765提供VCC工作电压。

    （1）FS00265简介

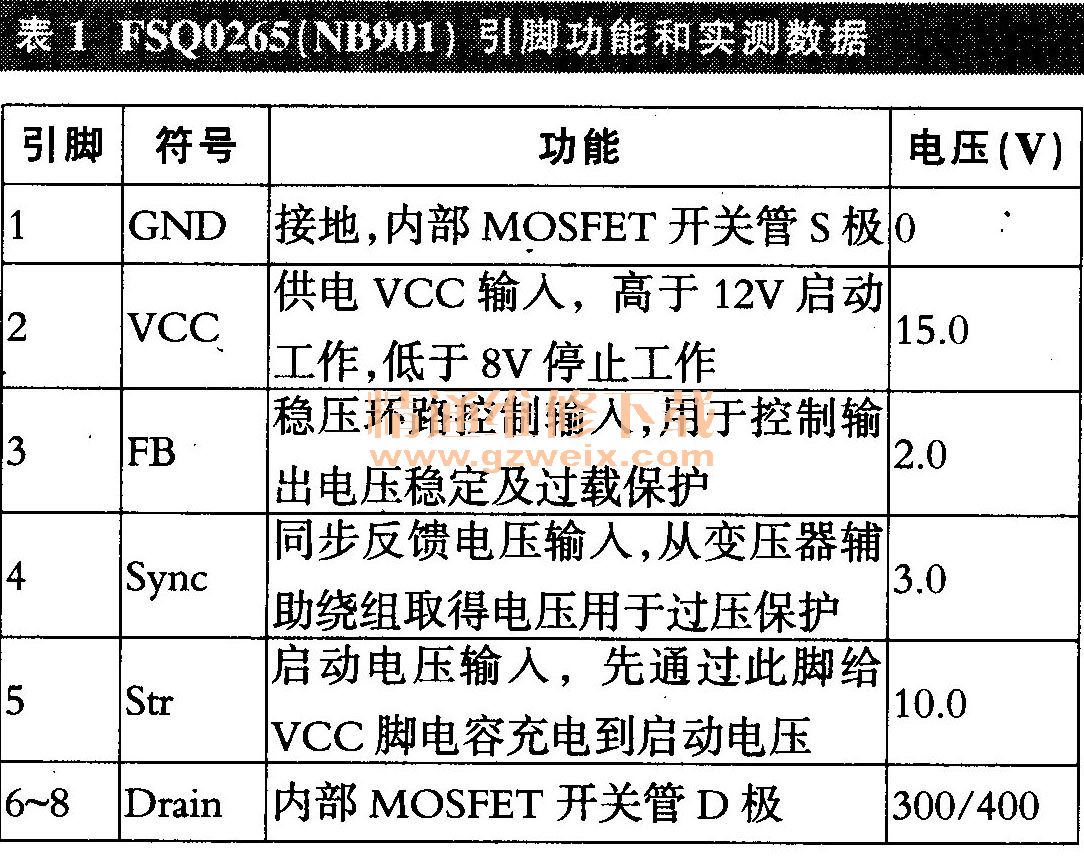

    FSQ0265是一款由仙童公司出品的反激式控制小型开关电源厚膜电路，采用谷底导通模式，内含振荡电路、误差放大电路、驱动电路和大功率MOSFET开关管，是带有PWM调节功能的DC/DC模块，自身拥有过压（OVP）、过载（OLP）、异常过流保护（AOCP）、过温保护（TSD）等保护功能，其引脚功能和实测数据见表1。

    （2）启动和振荡电路
    接通电源后，AC220V电压通过BD901，C911-C913整流滤波，产生约300V的VAC脉动直流电压，该脉动电压一是经DF902、LF901、DF901向PFC大滤波电容CF901、CF902充电，产生＋300V的直流电压（开机后PFC电路启动工作，该电压被提升到＋400V），再经开关变压器TB901的初级绕组加到NB901的⑥～⑧脚，二是经RB911为NB901的⑤脚提供启动电压，经内部电路向NB901的②脚外接电路CB905充电，当②脚电压升到12V时，NB901启动工作，内部振荡电路产生脉冲驱动，经内部稳压电路处理后，驱动内部的MOSFET管工作于开关状态，在TB901各绕组中产生感应电压。

    （3）整流滤波电路
    TB901次级⑥（⑦）-⑨（⑩）绕组产生的感应电压，经DB951，CB955、CB951、LB951、CB952整流滤波，得到＋5VSB直流电压，向主板的微处理器控制系统供电。TB901热地端的④-⑤绕组产生的感应电压分为两路：一路经RB907、CB901、DB903和RB904、RB908分压后，反馈到NB901的④脚，作为内部振荡同步脉冲和稳压电路的参考电压；另一路经RB909、DB901、CB904、CB909整流滤波，得到的直流电压再经QB903、ZB904稳压电路稳压后，产生约15.3V左右的直流电压，一方面送到NB901的②脚，替换内部启动电路，为启动后的NB901提供工作电压；另一方面送到开／待机VCC控制电路QB902输入端e极，经开／待机电路控制后，为PFC校正电路和主电源驱动IC提供VCC电源。

    （4）稳压控制电路
    稳压控制电路由误差放大电路NB951（TL431）、光电耦合器NB950（PC817）及NB901的③脚内部电路构成。

    当输出的5V电压升高时，经过取样电路RB953、RB956、RB957取样、NB951比较放大后，光电耦合器的NB950内部发光二极管电流增大，内部光敏三极管内阻降低，使NB901的③脚电压降低，经内部误差放大电路处理后，控制振荡电路产生的脉冲宽度变窄，开关管提前截止，输出的电压下降到正常值。当5V电压降低时，其稳压过程与上述相反。

    （5）芯片保护功能
    FSQ0265具有过压保护（OVP）、异常过流保护（AOCP）、过载保护（OLP）、过温保护（TSD）功能，所有保护均是自动重启模式，触发保护后，内部MOs管将关断，直到Vcc电压降低到8V以后，机器再次重启。

    过压保护（OVP）：此芯片过压保护通过检测芯片同步脚（④脚）电压来实现，只要检测到此脚的电压高于6V，芯片就进入过压保护。

    突发过流保护（AOCP）：如果出现变压器饱和、短路等现象时，内部开关管中将会有很大的电流通过，这样会损坏芯片，开关管上的取样电阻将监视流过开关管的电流，如果取样电阻的电压超过触发AOCP的限值，将触发AOCP保护启动。
    过载保护（OLP）：当输出端所加负载超出规定的负载时，将触发此保护电路。当③脚的电压高于6V时，将触发过载保护。

    （6）市电欠压保护电路
    市电欠压保护由300V脉动电压VAC分压电路RB916～RB919，检测控制电路QB905、QB904组成，对 NB901的③脚内部的FB稳压电路进行控制。

    当市电正常时，分压电路所得电压为QB905的b极提供电流，促使其导通，后级QB904截止，对NB901的③脚电压不产生影响，副开关电源正常工作；当市电电压过低时，上述整流分压电路输出的电压过低，QB905截止，后级QB904饱和导通，将NB901的③脚对地短路，NB901停止振荡，关闭输出。

    （7）开／待机控制电路
    开／待机控制电路由三极管Q951，光耦N950 （PC817）和三极管QB902等元件组成，对副电源向PFC校正电路和主电源驱动电路的IC工作电压VCC进行控制。

    遥控开机时，主板微处理器控制系统输出ON/OFF开机高电平，Q951饱和导通，光耦N950导通，其光敏三极管导通，PNP型三极管QB902因b极电压拉低而导通，为PFC校正电路和主电源驱动电路的IC提供VCC工作电压，整机进入开机状态。

    遥控关机时，主板微处理器控制系统输出ON/OFF待机低电平，Q951截止，N950、QB902均截止，切断了PFC校正电路和主电源驱动电路IC的VCC工作电压，整机进入待机状态。

    2.PFC（功率因数校正）电路
    该板功率因数校正电路见图2，由控制芯片NF901（NCP1653A），驱动电路 QF903、QF904和大功率MOSFET管QF901、QF902，储能电感LF901及DF901、CF901、CF902组成，校正电流的相位，使电流与电压相位一致，从而提高功率因数，并防止电路产生的多次谐波对电网造成干扰，从而提高电源的利用率。

    （1）NCP1653A简介

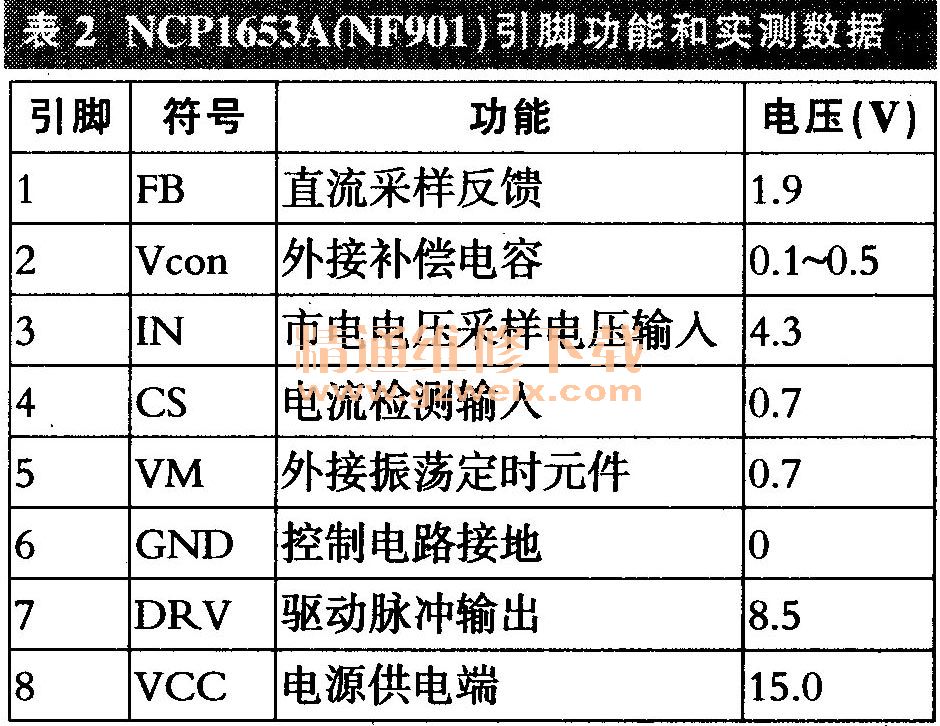

    NCP1653A是一款onsemi公司出品的固定频率PFC控制器，具有连续电流、平均电流或峰值电流模式，可工作于常数输出电压或跟随升压状态，具有软起动功能，其引脚功能和实测数据见表2。

    （2）启动工作过程
    AC220V市电经全桥整流滤波后得到100Hz的脉动电压，经储能电感LF901加到开关管QF901、QF902的D极，遥控开机后，副电源提供的VCC电压送到NF901的⑧脚，为其提供VCC工作电压，NF901启动工作，从⑦脚输出驱动脉冲，经QF903、QF904放大后，推动QF901、QF902工作于开关状态，PFC电路启动工作。储能电感LF901储存的感应电压与AC220V市电整流滤波后输出的脉动直流电压相叠加，经DF901整流，向CF901充电，产生约400V的PFC直流电压，向副电源和主电源供电。

    （3）稳压控制电路
    PFC电路的调节由NF901的①、③、④脚完成。PFC电压经RF905 RF922降压取样后送到NF901的①脚，作为PFC输出反馈信号，经内部电流调节和比较放大，转换成控制电压加到PFC调制器的反相端，如果PFC输出电压升高，注入NF901的①脚反馈电流增大，经调节单元处理后，使NF901⑦脚输出的方波脉冲占空比减小，PFC输出电压回落到设定值。

    AC220V市电经整流桥输出的VAC脉动直流电压经RF912及RF902～RF904降压后，送到NF901的③脚，给电容CF902充电；充电电压作为交流电压采样信号，加到PFC比较器同相输入端，在PFC输出电压稳定，即PFC反相端控制电压不变时，对电感LF901中输入电流进行幅度调制，使电感峰值电流动态跟踪交流市电压变化，使其包络线呈正弦波。
