2．保护电路与常见故障检修
康佳34005553电源板在主、副开关电源电路中均设有完善的保护电路，主要有以下三部分保护电路：
一是在副电源设有市电欠压保护电路，由300V分压电阻RB916～RB918及检测控制电路QB905,QB904组成，对NB901的③脚FB稳压电路进行控制。当市电电压过低时，上述整流分压电路输出的电压过低，QB905截止，后级QB904饱和导通，将NB901的③脚FB电压对地短路，NB901停止振荡，关闭输出。

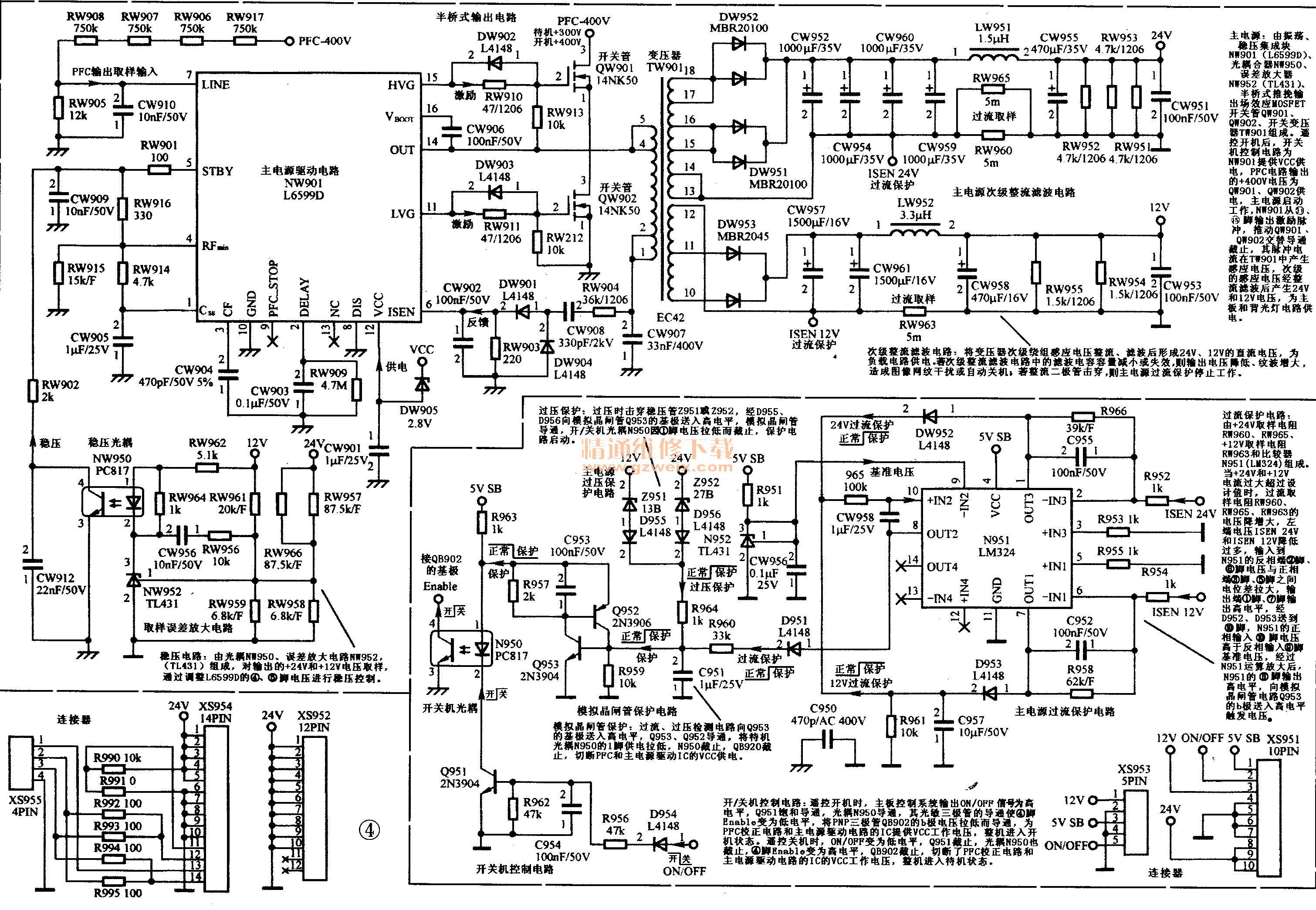

二是在主电源初级设有欠压、过压保护电路，如图4所示。L6599D的⑦脚为供电输入检测端，用来检测PFC电路输出的PFC供电电压。PFC电压经RW917,RW906～RW908与RW905分压，送到L6599D的⑦脚。当⑦脚电压低于1.25V时，L6599D关断15、11脚的激励脉冲。在正常的情况下，该脚的电压在1.25V～6V之间。L6599D的⑥脚为末级输出电压检测信号输入端，用来检测主开关电源末级推挽输出电路的输出情况，电容CW907两端的脉冲电压经RW904, CW908以及DW901,CW902整流滤波后，送到L6599D的⑥脚，当该脚电压超过保护设定值时，内部保护电路启动，L6599D关断15、11脚的激励脉冲。
三是在主电源次级设有以Q952 , Q953组成的模拟晶闸管保护电路，通过控制待机电路的光电耦合器N950和三极管QB902，对L6599D的12脚和NCP1653A的⑧脚VCC电压进行控制。Q953的b极外接两种保护检测电路：一是由ZD951,D955和ZD952,D956组成的＋12V, ＋24V过压保护检测电路；二是由运算放大器N951（LM324 ）组成的＋12V , ＋24V过流保护检测电路。正常时，Q953的b极为低电平0V，当过流、过压保护检测电路检测到故障时，向模拟晶闸管电路Q953的b极送入高电平触发电压，模拟晶闸管电路触发导通，将待机控制电路光电耦合器N950的①脚电压拉低，与待机控制相同，光电耦合器N950的发光二极管不能发光，光敏三极管不导通，进而控制QB902截止，切断了VCC的供电电压，PFC电路和主开关电源停止工作，整机进入待机保护状态。
由于模拟晶闸管电路触发导通后具有自锁功能，要想解除保护再次开机，必须关断电视机电源，待副电源的5VSB电压泄放后，方能再次开机。
【提示】晶闸管是一种开关元件，能在高电压、大电流条件下工作，并且其工作过程可以控制，现已广泛用于整流、调压及变频器等电路中。
晶闸管可用一只PNP型和一只NPN型三极管来模拟，见图4中的Q952,Q953，当Q953基极为低电平时，Q953 , Q952均处于截止状态；当Q953的基极为高电平时，Q953导通，其c极为低电平，Q952随后导通，其e、c极电流使Q953的基极电压进一步升高，Q953的导通程度加深，这一正反馈过程使得Q953 , Q952迅速进入饱和状态并保持。
若该部分电路异常，易引起自动关机故障，具体检修如下：
故障现象：自动关机。
分析检修：当开关电源发生过压、过流故障时，多会引起保护电路启动，进入保护状态，开关电源停止工作。
在开机瞬间，测量Q953的b极电压，如果电压在0.7V左右（正常时为0V），则是以模拟晶闸管为核心的保护电路启动。
由于Q953的b极电压外接两路过压保护和过流保护检测电路，为了确定是哪路检测电路引起的保护，可在自动关机前的瞬间通过测量D951,D955,D956的正极电压确定。如果D956的正极电压为高电平，则是＋24V过压保护电路的启动；如果D955的正极电压为高电平，则是＋12V过压保护电路的启动；如果D951的正极电压为高电平，则是＋24V,＋12V过流保护电路的启动，应检查＋24V或＋12V负载电路是否发生短路漏电故障，可拔掉连接器，将其开／关机控制端（ON/OFF）接＋5VSB，模拟开机高电平，再接假负载对开关电源电路进行检修，判断故障在负载还是开关电源板。
确定保护部位之后，可采取解除保护的方法，开机测量开关电源输出电压和负载电流，观察故障现象，确定故障部位。为了防止开关电源输出电压过高，引起负载电路损坏，建议先接假负载测量开关电源输出电压，在确认输出电压正常后再连接负载电路。
一是全部解除保护：将模拟晶闸管Q953的b极对地短路，解除保护，开机观察故障现象；二是逐路解除保护：可断开过流保护检测电路的D951后开机测试，如果开机不再保护，则是过流保护电路引起的保护，否则是过压检测电路引起的保护。须注意的是，断开二极管后不可长时间通电，以免损坏元件。
