康佳34005553型电源板用在康佳LC42CT36AC,LC42DS30D,LC42DS30GV、LC42DS60C、LC42DS66,LC42DT08AC、LC47CT36DC,LC47DS30C、LC47DS60DC,LC47DT08AC、LC47DT68DC等型液晶彩电中。该电源电路采用集成电路FSQ0265+NCP1653A+L6599D组合方案，其实物如图1所示，共输出三路工作电压：5VSB为控制系统提供待机电压，＋12V和＋24V为主电路板和背光灯逆变器板供电。

一、电路分析与检修

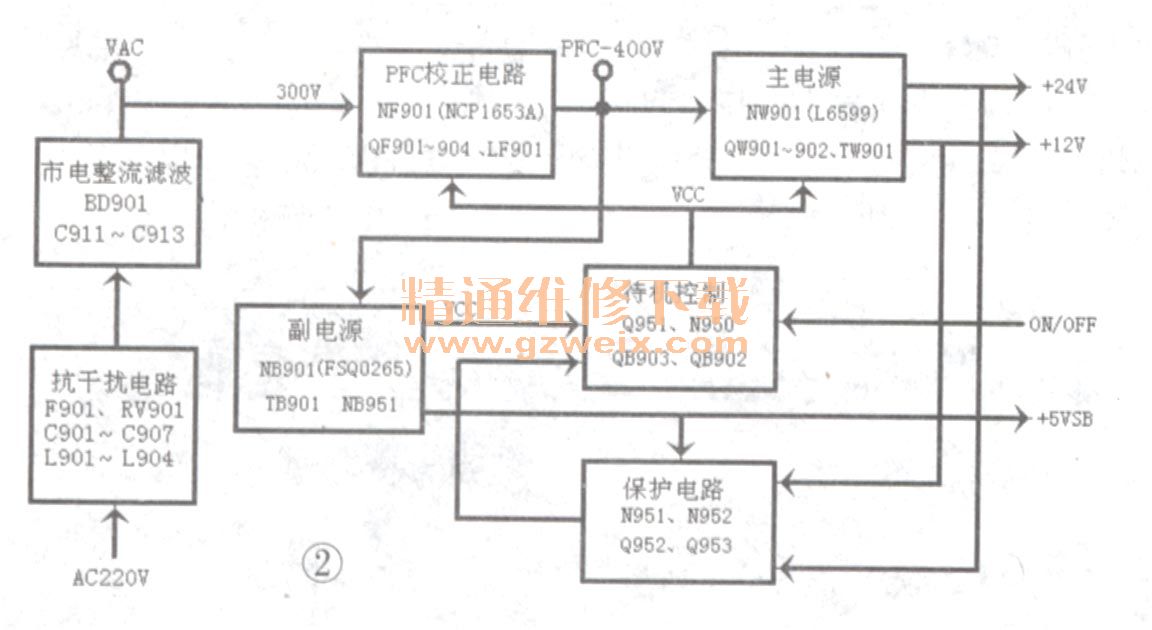

    该电源板由PFC电路、主电源、副电源、待机控制及保护电路组成，其框图如图2所示，主要电路有：一是以NCP1653A为核心组成的功率因数校正（PFC）电路，输出PFC-400V电压；二是以L6599D为核心组成的主开关电源，为主板负载电路提供＋24V, ＋12V电压；三是以FSQ0265为核心组成的副电源电路，它不但为主板控制系统提供了＋5VSB电压，还为驱动电路NCP1653A和L6599D提供VCC工作电压，待机采用控制NCP1653A和L6599D的VCC供电的方式。

    1．电源启动与常见故障检修
    接通电源后，交流220V电压经保险丝F901及抗干扰电路滤除干扰脉冲后，由BD901, C911～C913整流滤波，产生约300V的VAC脉动直流电压，如图3所示，接着由PFC电路将其升压至380V～400V（PFC-400V），为副电源和主电源供电。

    通电后，副电源首先工作，为主板控制系统提供＋5V （5VSB）电压；二次开机后，控制系统发出开机信号，电源板的ON/OFF端得到开机高电平信号，副电源电路输出的VCC电压经待机控制电路为驱动电路NCP1653A和L6599D提供工作电压，PFC电路和主电源电路启动工作，为主电路板和背光灯蜘变器板提供＋12V和＋24V电源，整机进入开机状态。

    若该部分电路异常，易引起指示灯不亮或待机指示灯亮、不开机故障，具体检修如下：

    故障现象1：不开机，待机指示灯不亮。

    分析检修：指示灯供电由副电源提供，指示灯不亮主要故障在副电源电路中。首先测量PFC电路输出滤波电容CF901两端是否有300V电压，无电压故障在市电输入抗干扰电路和市电整流滤波电路，先检查F901是否熔断。

    如果F901已经熔断，说明开关电源存在严重短路故障，主要对以下电路进行检测：一是检查交流抗干扰电路C901 -C907和整流滤波元件BD901, C911 -C913；二是检查PFC电路中的开关管QF901,QF902；三是检查主电源开关管QW901,QW90；四是检查副电源集成块NB901。如果NB901击穿，需继续检查TB901的①～③绕组并联的尖峰吸收元件DB902, CB903,RB905。

    如果测量F901未断，但指示灯不亮，主要是副开关电源电路未工作，主要对以下电路进行检测：先测量副电源有无5VSB电压输出，如果有＋5V电压输出，查电源板与控制板之间的连接器和主板5V负载控制系统；无电压输出，检查NB901及其外围电路。如果NB901正常，但副电源的输出负载发生严重短路故障，也会造成副电源无电压输出。

    【提示】对于该电源板的维修，为了避免负载电路对电源板的影响，可拔掉电源板与负载电路的连接排线，将5VSB电压与ON/OFF端相连接，即人为提供一个开机高电平，然后对电源板单独进行维修。

    故障现象2：待机指示灯亮，不开机。
    分析检修：指示灯亮，说明副电源正常。按遥控器上的“POWER”键，测电源板上的ON/OFF端有无开机高电平信号，若无，则检查主板上的微处理器的＋5V供电、复位和时钟振荡信粤；若有开机高电平，则测主电源开关变压器TW901的次级有无24V, ＋12V直流电压输出，如果主电源无电压输出，说明主电源未工作，测量L6599D的12脚有无VCC供电，有VCC供电，则测L6599D的11、15脚有无PWM驱动脉冲，有PWM驱动脉冲，查L6599D的11、15脚外接开关管QW902、开关管QW901。若L6599D的12脚无VCC供电，检查开／关机控制电路Q951, N950 , QB902，以及副电源的VCC电压产生电路RB909、DB901、CB904、QB903、ZB904等元件。
