TCL L32F19型演晶彩电三无故障检修
来源:本站整理  作者:佚名  2019-02-01 09:35:11



    一台TCL L32F19型液晶彩电,上电后三无。

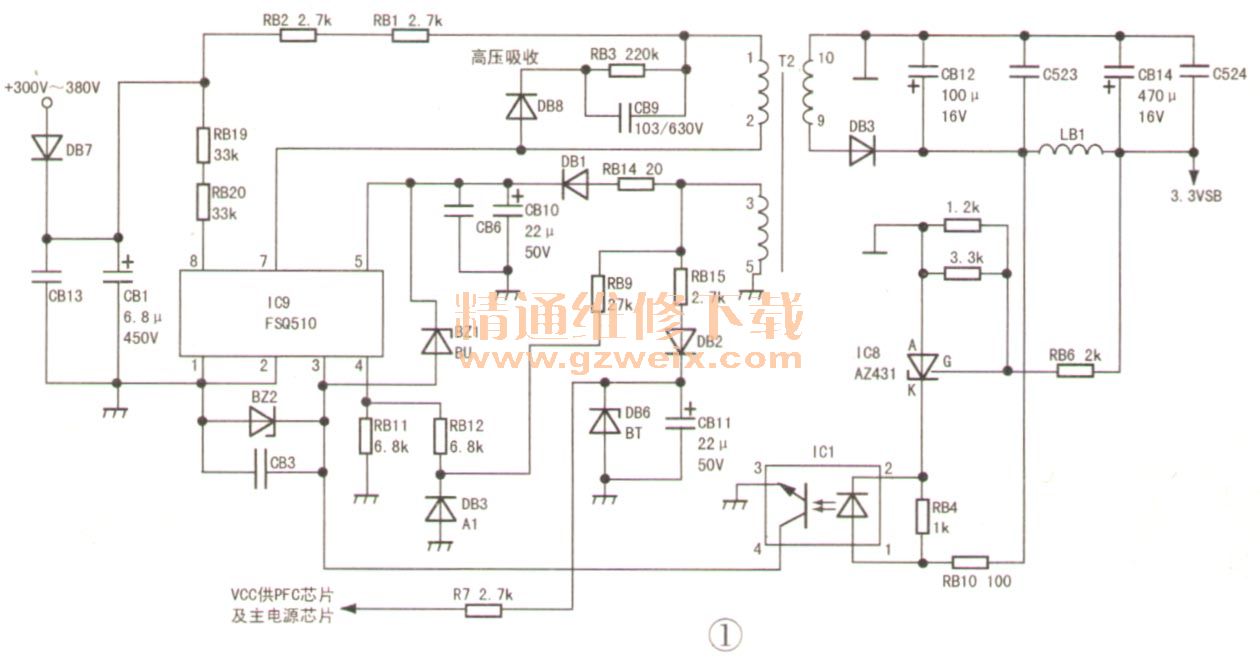

    通电测得电源滤波电容两端电压为300V,电源次级输出的3.3VSB、12V和24V电压均为0V。在路实测电源次级整流二极管均无短路现象,判断副电源电路有故障,相关电路如图1所示。

      测得300V供电限流电阻RB1、RB2均正常,各二极管无短路现象,光电祸合器及三端精密稳压器IC8(AZ431)也正常,判断IC9损坏,将其换新后通电,故障排除。
