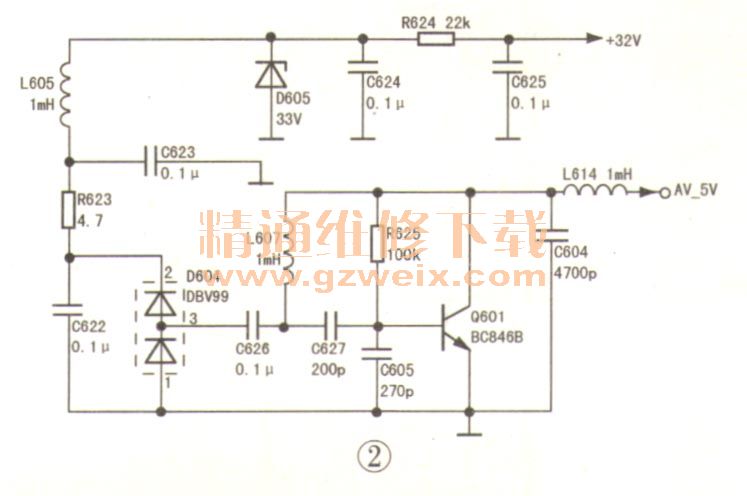

分析检修：由于只是TV状态下无图像，故障应在高频头或高频头至U1的中放输入电路中。从高频头信号输出端⑧脚注入信号，显示屏上有杂波反应，说明故障在高频头中。测量高频头各脚电压，发现BT（+32V）电压为0V。BT电压形成如图2所示。

    开机后，AV 5V电压经L614送给振荡管Q601的c极，并通过R625为C605充电，同时还经电感L607对C626充电。当Q601的b极电压升至0.7V时，Q601导通，C605通过Q601 b-e结放电。与此同时，C626所充电荷也通过L607、Q601、D604① 、③脚放电。在此过程中，C626所储存的电场能变为L607中的磁场能。当Q601一的b-e结电压低于0.6V时，Q601截止，电感L614感应出左＋、右－脉冲电压，此电压与L607中的感应电压及AV_5V电压叠加，先通过C626及D604、C622、P、623、C623、L605整流滤波，然后由D605稳压、R624限流，最后输出＋32V调谐电压。对这部分电路进行检查，发现R625已开路，将其换新后试机，故障排除。
