TCL L40X9FDM型机,满屏彩色条纹
来源:家电维修  作者:佚名  2019-02-03 09:24:03



    分析检修:对LVDS信号插座P426中的LVDS信号波形进行检测,未见丢失。考虑到DDR存储器损坏或工作异常,可能导致本故障。于是对DDR存储器U2A、U3A(MT47H32M61 BN)的供电DDRV(+1.8V)及基准电压(MEMVF、+0.9V)进行检查,未发现异常。接下来检查主芯片U1中的DDR缓存器,测得U1的DDRV端供电电压正常,但U1的M29(RVREFC))、M30(RVREF1)端的0.9V基准电压却为0V。

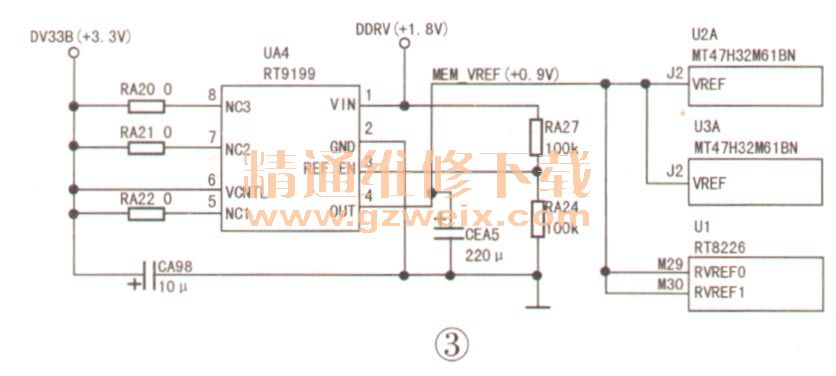

    U1的M29、M30端供电来自DC/DC变换器UA4(RT9199),如图3所示。

检查该部分电路,发现UA4的④脚至U1的M29 、M30端线路中的一个过孔不通。用一根细铜丝穿过该孔两面焊牢后试机,故障排除。
