检修长虹34D18彩色电视开机后突然‘三无”
来源:本站整理  作者:佚名  2012-03-26 13:15:06

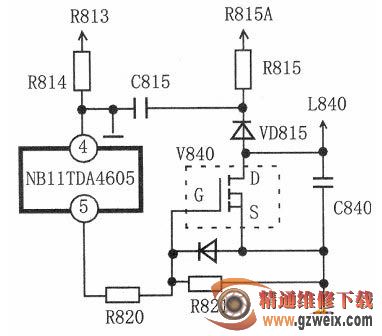

经检查发现保险管内全黑,发生严重的短路现象,仔细对电源部分的零件进行检查,发现只有场效应管V840(IRFIB5N65A)被击穿。因一时无法找到该型号的场效应管,故试用P10NKB02EP型场效应管来代换,成功修复该彩电。原理图见下图所示。

  在换上PlONKB02EP型场效应管之后,为保险起见,在保险管的卡座上串入220V/150W的白炽灯,开机1min左右,屏幕变为“黑屏”,同时白炽灯由亮变灭。后将白炽灯取下,直接安上保险管,机子立即图、声全有。场效应管管脚排列见右图。

  提示:该机属于长虹CH-10机芯,假负载不能采用白炽灯来代替,要用50W/200Ω的线绕电阻或35W的电烙铁来代替。

  当串入灯泡之后,由亮变熄灭,同时有1min左右声音后,屏幕不亮(无光栅),机子无法启动的现象,解释为:可能是因灯泡的降压作用,导致彩电不能工作。当取掉灯泡再试机时,也许故障已经被自行排除。


关键词:电源 击穿 负载 电阻
