该机系三菱机芯电路，为CPU与解码芯片组合设计，电路较简洁，为多种彩电所采用，现将检修介绍如下。
　　

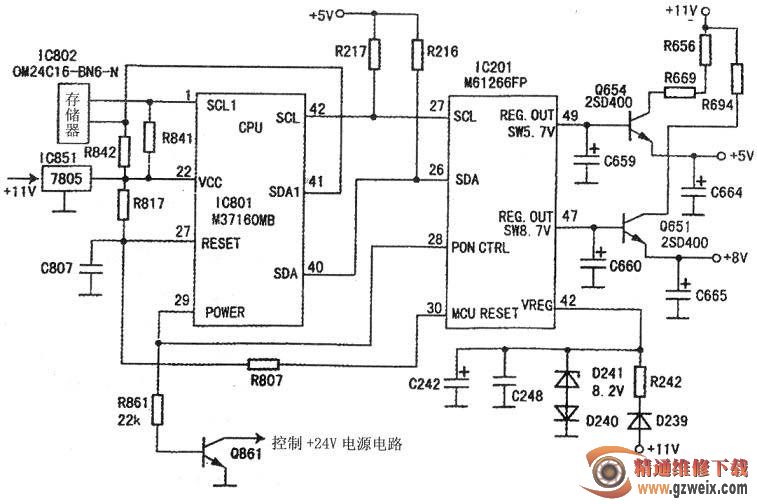

　　拆开后盖，发现3.15A保险管已熔断。开关管Q613(2SK2647)已击穿，三极管Q614(2SA984)、光电耦合器D610(PC817)、R617、R613、R612均已损坏，换上新购同规格元件，带上假负载试机，+B输出电压为130V正常。电源指示灯亮，但仍不能开机。检查CPU(IC801/M37160MB)(29)脚(POWER)，无开机信号输出，说明CPU控制电路可能存在问题。查IC801(22)脚(VCC)供电压+5V正常，(40)、(42)脚SDA、SCL电压也为正常的4.8V。断开键盘电路，故障依旧。由于无图纸，维修一时无从下手。几经周折找来图纸，带着疑问重新复核CPU的几大要素，发现CPU根本就没有晶振，见图所示。CPU的(27)脚（复位端）除了接R817、C807外，还与解码芯片IC201(M61266FP)的(30)脚相连；IC801(29)脚除了控制24V电源电路外，还与IC201的(28)相连。通电测得CPU(27)脚电压在开机时为3.5V，随即回落到0.7V左右。更换IC201(M61266FP)后试机，故障排除。
　　
　　故障原因分析：事后根据图纸分析得知，此机CPU同解码芯片为组合设计，这与其他老式机有所不同。通电开机，电源电路工作，开关变压器T611(10)～(14)绕组的感应脉冲经D653整流、C643、R683滤波输出11V电压，由D239、R242、D241、D240、C242稳压成8.7V送至IC201的(42)脚，其内部电路工作后，从(30)脚输出复位脉冲，送至IC801的(27)脚，IC801内各寄存器清零复位，进入待机状态。当处于开机状态时，IC801的(29)脚输出高电平：一路控制电源待机三极管Q681饱和导通，Q652的b极为低电位而导通，输出24V电压供给行、场扫描电路；另一路送至IC201的(28)脚，其内部触发检测回路工作，由IC201(47)、(49)脚分别输出8.7V、5.7V电压，分别控制三极管Q651、Q654使其导通，其对应发射极输出+8V和+5V电压，分别供给行、场小信号电路中放及视频电路，整机开始正常工作。当解码芯片M61266FP损坏后，其(30)脚无复位信号输出，CPU因无法复位清零而不能正常工作，CPU(29)脚（待机／开机控制端）也就自然无开机信号输出，故整机进入待机保护状态。
