排除TCL王牌AT2990U彩色电视一条水平亮线故障
来源:本站整理  作者:佚名  2012-03-26 13:28:44



此机的这种故障长则十几天,短则个把星期又出现。

  每次更换“场块”后均能正常工作,这说明场扫描电路基本正常。出现一条水平亮线故障,可能涉及到“场块”质量存在问题或场供电电路不良等。

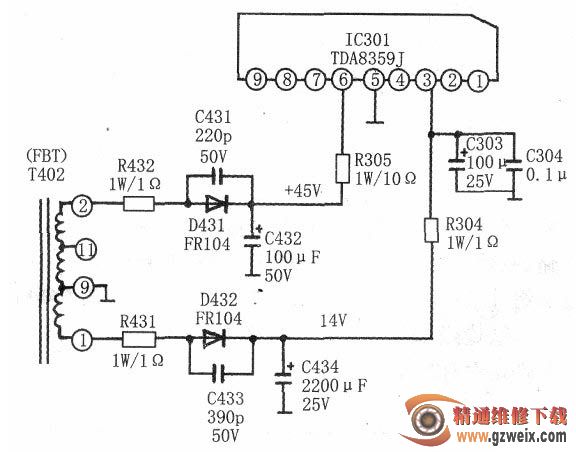

  未拆机直接通电试验,机器竟然恢复正常。这样试机一上午无任何异常。下午再次打开电视机,机器果真出现了一条水平亮线,反复开/关机亮线无变化。遂关掉电源,拆机检查。该机场扫描集成电路型号为TDA8359J,其正常工作所需电压由行输出变压器“二次”整流获得:一路+45V去TDA8359J第⑥脚;另一路+14V供给TDA8359J第③脚。相关电路见图所示。

  故障时分别测“场块”IC301第③脚电压为0.5V,第⑥脚电压为正常值。至此,得出如下结论:故障原因要么是前一修理者更换的“场块”质量欠佳;要么就是+14V供电支路带负载能力变差。

  为确诊故障,更换了一块优质TDA8359J上机,焊接好后通电试机,正常,未装后盖让机器连续工作近3h,始终正常。

  次日,再次打开电视机,发现果真出现一条水平亮线。此时复测“场块”IC301③脚电压消失。这样看来,该机出现原始一条亮线故障时,原机TDA8359J与前一修理者所更换的TDA8359J应该没有什么问题。

  继续检查+14V供电支路。在路测量R431、C433、C434、D432均未见异常,在C434上并联电容试机,无效。接下来把重点转向D432。该机D432选用FR154(图标为FR104),根据经验,整流二极管性能变化后易引发各种故障。拆下D432测其正、反向电阻值在正常范围内。FR154的基本参数为1.5A/400V。改用RU4(3A/800V)代换后,故障彻底排除。

  小结:该机故障确系整流二极管D432性能不良所致。为避免再次出现故障,建议选用RU4、TRM11C、FR306、FR307等大电流、高耐压的整流二极管代换。TDA8359J引脚功能及参数见下表所示。

脚位 引脚功能   开路电阻(kΩ) 工作电压
红笔测 黑笔测 (V)
同相场信号输入 10.5   0.7
反相场信号输入 10.5   0.7
场正程供电 7 12.5 13
场输出B 7.7 28 6.8
O 0 0
场逆程供电 8   46
场输出A 7.7   7
逆程脉冲输出 9.5   0.3
负反馈输入 10   7

  注:此数据用MF417型万用表测得
