一台TCL王牌HiD29189P型纯平双聚焦高清彩电，每次开机二十多秒后才能进入工作状态，正常收看十几分钟后图像消失但有伴音，关机十几分钟后再开机故障依旧。

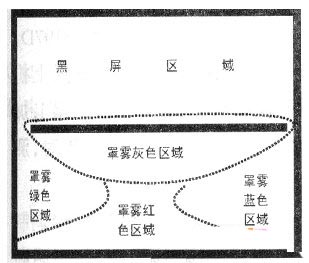

　　在开机试验的过程中，电视机图像出现了如右图所示的效果，光栅暗淡且似蒙了一层雾，疑似显像管的散焦故障。后又开／关机试验几次，此故障消失，但屏幕显示一条蓝色水平亮线。重新开机观察，光栅出现后显示一条很亮的白色水平亮线，其后马上变成一条蓝色水平亮线，据此分析显像管是好的，白色水平亮线说明显像管的三枪工作正常，而蓝色水平亮线说明电视机工作在无信号蓝屏状态，表明场扫描电路出现了故障。

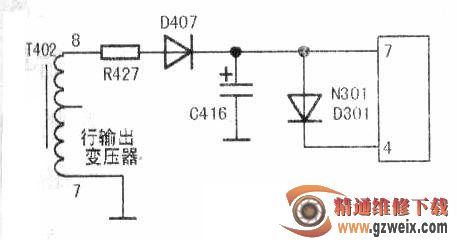

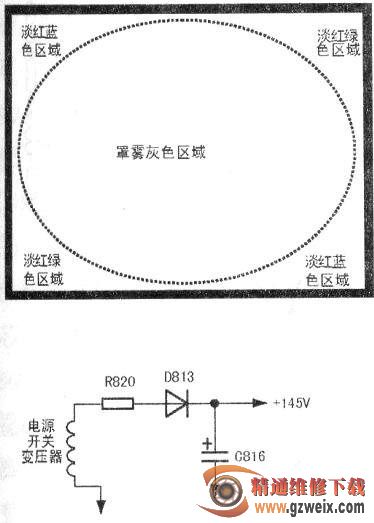

测量场偏转线圈上电压为0V。测量场输出集成电路N301(LA7838)的电源输入(VCC，+15V)⑦脚电压为0V。经查，系行输出变压器⑧脚场电源供电电阻R427断路、整流二极管D407击穿，如上图所示。更换新品后通电试验，屏幕显示如中图所示，虽然光栅非常暗淡，但根据前面的试验得出显像管本身并无问题的结论，应从显像管的供电方面检查。测量显像管各路供电电压，灯丝电压为AC2.1V．明显偏低。测量显像管⑩脚(蓝枪KB)电压为165V，但很快就跌至130V，怀疑+B电压不足，电路简图如下图所示。

　　测量C816正极+B电压为115V，明显偏低。焊下+B电源滤波电容器C816(220μF/200V)用数字万用表测量其容量仅为12μF。更换新品后开机，测量+B电压为143V，故障排除。
