康佳LC-TM3008 型液晶彩色电视出现“黑屏”故障
来源:本站整理  作者:佚名  2012-08-28 07:49:20

出现“黑屏”故障时,可说明电源供电、整机公共通道基本正常,其故障可能是 CPU 工作不正常、背光灯(逆变器)未工作或 LCD 屏损坏所致。先通电开机,从侧面观察 LCD屏,看背光灯是否点亮。

若不亮,则说明背光灯未工作,拆开电视机后壳,检测图像数字处理(控制)集成电路 PWll3 的200脚开机指令是否正常。若正常,关机,在路检测 U802(MPl410ES)的③脚(SW)对地电阻值是否正常。



若电阻值为 0Ω,则检查 U802 的③脚外 接 稳 压 二 极 管VD802 是否短路。

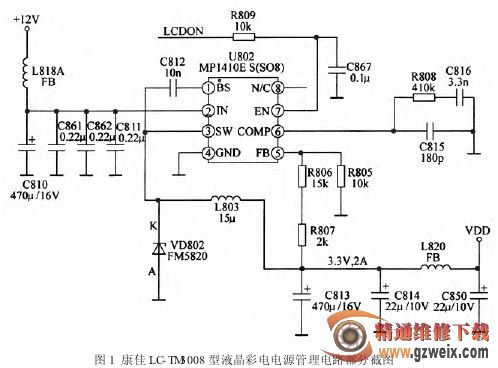

实际检修中,因稳压二极管 VD802 短路而引起“黑屏”故障较常见。康佳 LC-TM3008 型液晶彩电电源管理电路部分截图如图 1 所示。
