三星LA46B620R3F彩电开机有声音,屏幕不亮
来源:本站整理  作者:佚名  2014-12-12 09:38:24

    一台机型LA46B620R3F,板号BN46 -00265A的三星彩电,该机开机有声音,屏幕不亮。

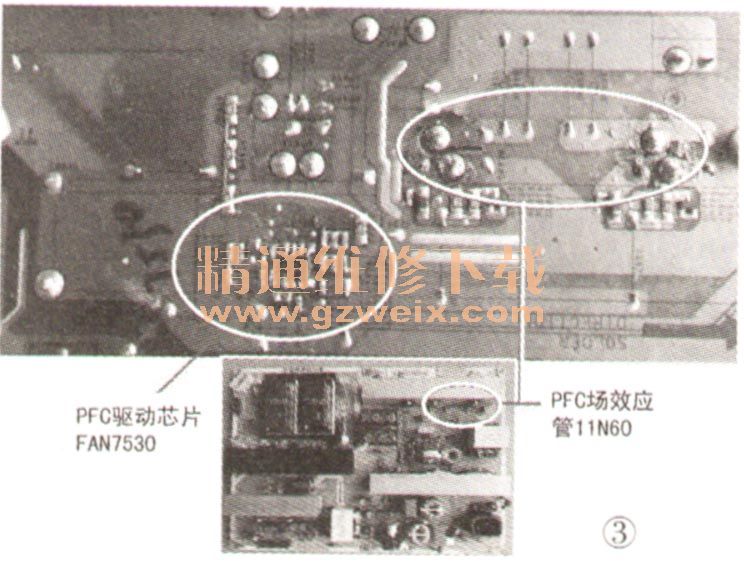

    拆板维修,单板通电测380V为300V,断电对300V进行放电后测量,发现PFC部分的场效应管Q801S、Q802S(型号均为11N60)均击穿,造成3.15A的保险丝开路。PFC电路由UP801集成块FAN7530控制,为保险起见,对Q801 S、Q802S、UP801同时更换,可这三个配件手边都没有,从一台三星LA40B53OP7R机上换下的电源高压一体板上找到完全一样的配件11N60和FAN7530,连同3.15A的保险丝一起换上,通电测380V仍为300V,当然和例1一样还认为要有开机信号才会是PFC电路工作,才会出现380V。由于3.15A的保险丝不再烧了,以为修好。赶去上门安装,屏幕亮了,图像有了,声音也正常了,断电后装上后盖,挂到墙上试机,不到几分钟,屏幕又不亮了,和原来一样。只好返工,拆机,测量换的元件完好,想起当初换下的三星LA40B53OP7R机上的电源高压一体板也是这样的故障,难道换上去的FAN7530有问题?购得一块新的FAN7530换上,通电测试,300V变成380V,再次装机长时间测试,故障不再出现。相关实物见图3。
