一台三星LA40B53OP7R型液晶彩电有声无光，根据故障现象分析，判断主板的CPU控制系统和小信号处理系统正常，现需检查以下四点：
    1．主板是否发出主电源工作信号（POW ON信号多为高电平）；
    2．主电源工作是否正常；
    3．主板是否发出背光点亮信号（BLON信号多为高电平），调光信号（直流或脉冲）是否存在（能测到一个直流电压）；
    4．背光板工作是否正常。

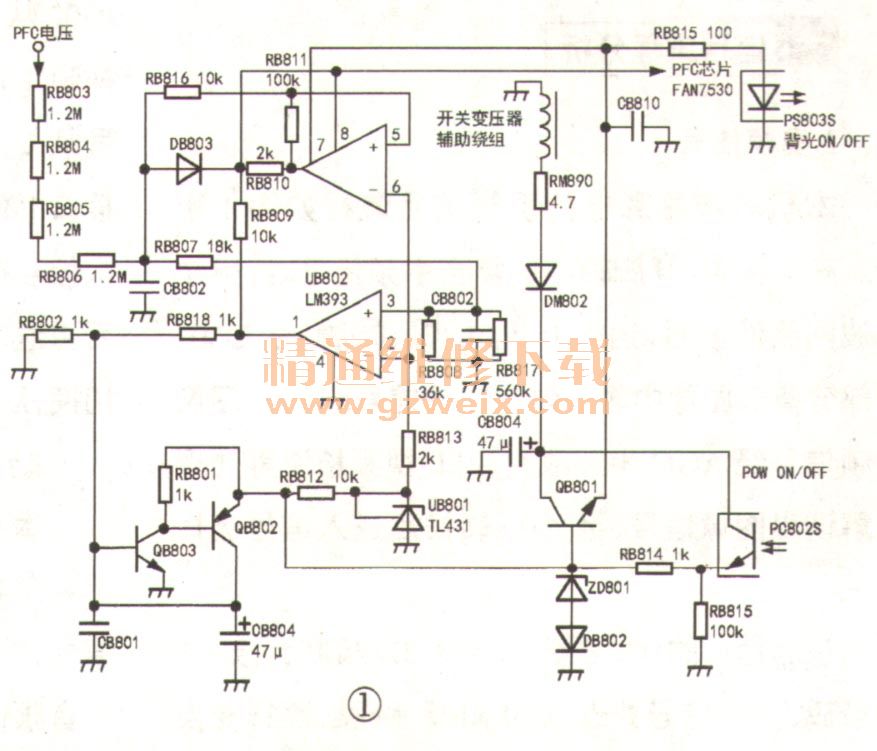

    本机没有副电源，其开／待机控制电路如图1所示，其开／待机是通过控制电源次级输出电压控制管的导通与否来实现。经查，本机主板已发出主电源工作信号，但PFC电路没有工作，FAN7350的⑧脚（VCC）电压为0V（该电压由主电源开关变压器的辅助绕组提供，由QB801控制）。测QB801的c极有15V电压，但b极电压为0.1V、UB802是一个电压比较器，PFC输出电压经RB803～RB807取样、RB808、RB817分压后送给UB802的③脚（同相输入端）。该芯片的②脚（反相输入端）接UB801（LA431）组成的2.5V基准电压。当PFC输出电压（约390V）正常时，UB802的③脚电压低于②脚电压，其①脚输出低电平，模拟可控硅截止，RB814给QB801提供基极电流使其导通（之前PC802S已得到POW ON信号而导通），PFC电路得电工作。当PFC电压过高时，UB802的③脚电压高于②脚电压，①脚输出高电平，模拟可控硅导通，QB801截止，PFC电路停止工作。由于模拟可控硅的自锁特性，此时需断电后再上电方能重新启动。

    上电开机，监测PFC电压，发现电压上升到350V时就慢慢回到300V，说明PFC电路已经工作过；测模拟可控硅已经导通（QB803和QB802的b-e结有0.7V的导通电压），开机时用数字万用表（内阻较高）监测UB802的③脚电压达到2.5V。检查UB802的③脚外接电阻，发现RB806的阻值已降至850kΩ。仔细清除该贴片电阻下面的胶，并更换电阻后开机，故障排除。此时，PFC电压为390V、UB802的③脚电压为2.2V。
    UB802的另一个电压比较器组成PFC电压过低保护，其⑥脚接2.5V基准电压，⑤脚接PFC电压取样电路。若PFC电压正常，⑤脚电压高于⑥脚电压，⑦脚输出高电平，PC803S导通，背光电路工作。当PFC电压过低时，UB802的⑦脚输出低电平，PC803S截止，背光电路停止工作。
