长虹2518FN型彩电,开机图像基本正常,一会图像变模糊
来源:本站整理  作者:佚名  2015-05-14 10:05:13

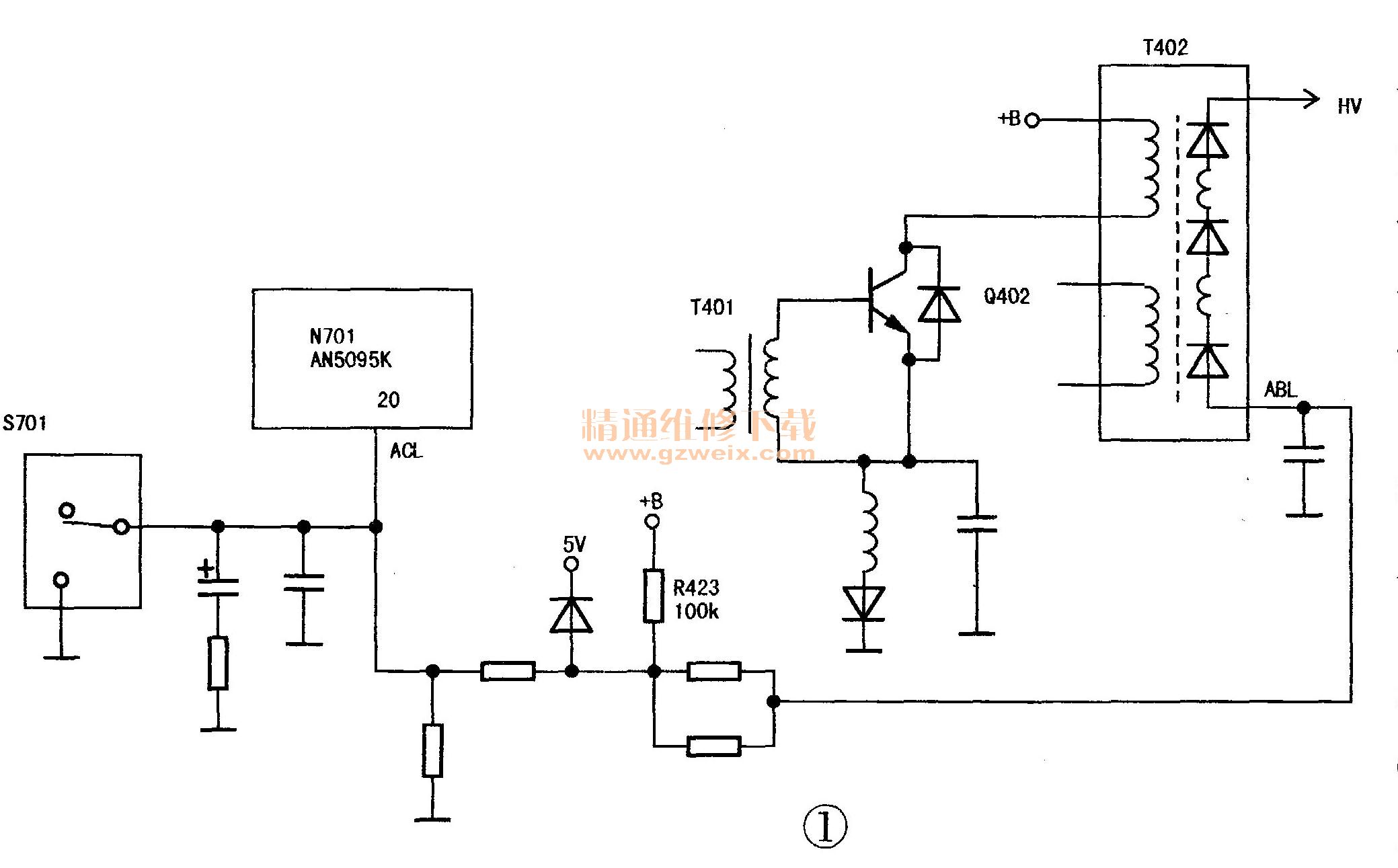

    一台长虹2518FN型彩电,开机图像基本正常,一会图像变模糊,紧接着变成一条水平亮线。同行检查了场扫描电路,没查出故障根源,代换了场输出块AN5534、小信号处理块AN5095K等,几乎代换了与场扫描有关的所有元件,依然无果,找到笔者。笔者知道该彩电有“个性”,根据“图像变成水平亮线之前模糊”这个线索,判断故障应该在ABL电路,最后查出R423(100kΩ)彻底排除。相关电路如图1所示。
