一台康佳LED42R7000PD彩电（机芯：MSD6I982BX ），图像上有干扰条纹，如图6所示。

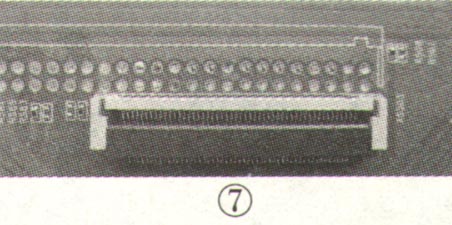

    分析检修：试机，声音、遥控与键控均正常，判断故障出在主板上单芯片N501 （MSD61982BX）的LVDS输出部分。先用万用表测量LVDS插座XS502中各路信号输出端对地阻值，如图7所示，发现有5路信号线对地阻值为∞，这说明该部分LVDS信号输出线路有断路现象，补焊N501后试机，故障排除。
