三、液晶显示器其他稳压IC
在液晶显示器的驱动板、液晶屏逻辑板和部分电源板上，还会使用三端线性稳压IC或贴片式DC-DC变换PWM IC，这些电压变换都是在直流端完成的，都是冷地直接连接，不需要进行隔离处理。
1．三端线性稳压IC
（1）AP1117

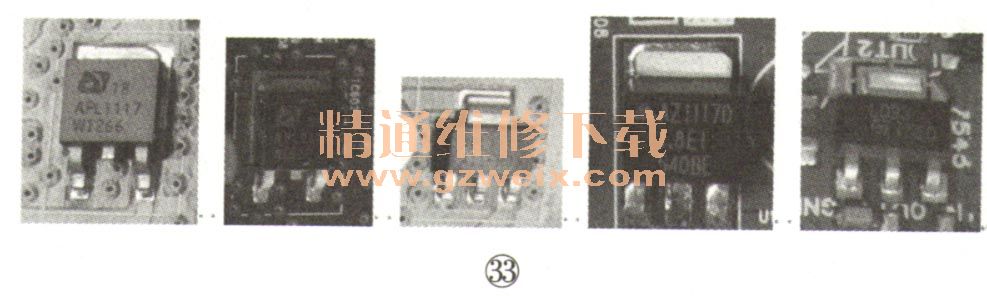

AP1117三端稳压IC有SOT223、TO263、TO252、TO220、SOT89封装，如图33所示，输入电压最高为12V，工作电流为1A，固定输出电压有1.5V、1.8V、1.9V、2.5V、3.3V、5.0V几种规格，也可以使用电阻组成可调电压输出。该IC最小压差1 .4V，过流保护功能，内置过热自动关机。
由于该IC有过流保护功能，如果负载的工作电流超过IC的最大输出电流时，IC就会停止工作，所以当元件老化时或者负载的最大工作电流临近IC的最大工作电流时，就有可能引起过流保护动作，如图34所示。
在实际维修中，AP1117常用来变换3.3V或1.8V供给MCU、SCALAER芯片工作电压使用。由于一般驱动板或屏上面常使用SOT89封装，散热面小，发热量高，该IC芯片长时间使用后，故障率较高，维修时需要注意。
（2）AIC1084
AIC 1084工作电流为5A，输入输出最低压差可达1.3V，输出电压固定有1.8V、2.5V、3.3V，也可将ADJ接电阻分压组成可调输出。AIC1084最大输入电压为7V，该IC的常用封装有TO -252、TO -263、TO-263AA、TO-220，外观如图35所示，应用电路如图36所示。该IC具备过流保护和过热保护功能。
AIC 1084在液晶中常用的规格为AIC1084-33，一般用来将＋5V电源变换成3.3V，供给MCU或液晶屏（笔记本屏）供电使用。由于该IC的工作电流大，在实际维修中该IC损坏的几率较低。
（3 ）RT9164A
RT9164A也是输出电流为1A压差为1.4V的三端稳压IC，工作电压3V～15V。该IC具备过流保护和过热保护功能，常用的封装有SOT -223、TO -252、TO -252R、TO -263等，应用电路如图37所示。该IC的固定输出电压规格较API 117多，有 1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、3.5V。
该IC在液晶显示器的应用类似于AN 117，一般为1.8V和3.3V两种规格。
（4 ）AP1086
AP1086是输出电流为1.5A，最低压差1.4V的三端稳压IC，最大输入电压为12V。该IC具备过流保护和过热保护功能，常用的封装有TO -263、TO -252、TO -220三种，应用电路如图38所示。该IC的固定输出电压有1.5V、1.8V、2.5V、3.3V、5.0V。
（5 ）210132DA
该IC也是线性稳压IC，见于明基的T2204HD液晶驱动板上，如图39所示，与APL1117及APL1086不同的是，其中间散热片为GND、左边为INPUT，右边为OUTPUT、PDF资料没有查到。该IC不可用APL117及APL1086代换，否则直接导致电源短路。
2.DC-DC变换PWM IC
（1）LM2596
LM2596是3A的开关电源调整模块，该IC有＋3.3V、+5V、+12V和可调4种规格，可调电源模块的输出电压从1.2V～37V。该 IC的最高输入电压40V，其外围元件少只需要4个，IC内置时钟振荡器，工作频率为固定的150kHz、IC可实现TTL电平关机或开机，在关机模式时IC典型水泵电流80μA。实物如图40所示，应用电路如图41所示。
